为网格加密创建 XYZ 内部表

使用网格加密场函数，可根据每个网格单元、面或粒子束形心填充网格尺寸的 XYZ 内部表。填充表时，会将场函数应用于现有体网格及其求解数据。

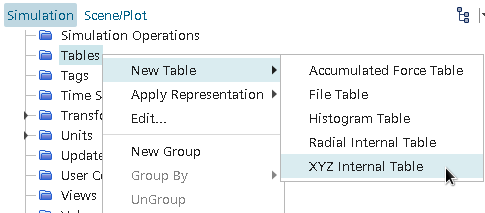

1. 右键单击工具 > 表节点，然后选择新建表格 > XYZ 内部表。

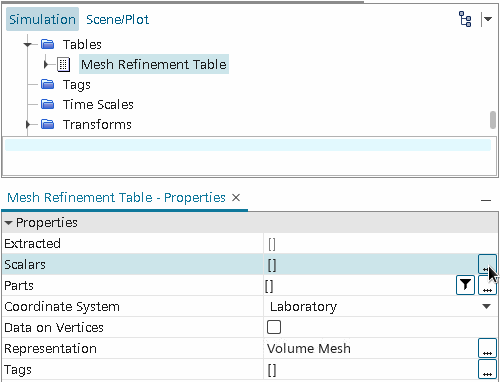

2. 选择 XYZ 内部表节点，然后单击标量属性旁的省略号。

在此示例中，表名称为 Mesh Refinement Table(网格加密表)。

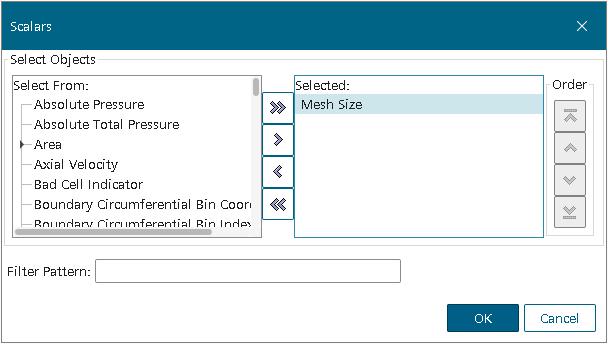

3. 在标量对象选择对话框中，将先前定义的网格加密场函数移动到已选择框中，然后单击确定。

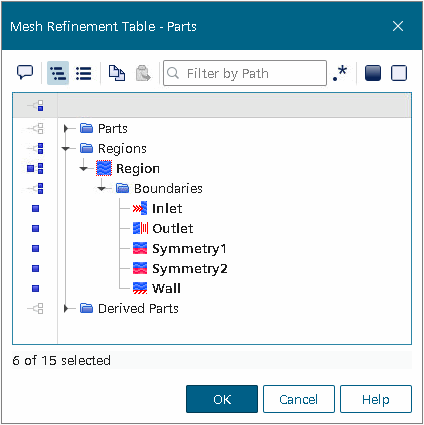

4. 同样，单击部件属性旁的省略号，并展开区域节点。
5. 选择要加密的区域和边界，然后单击确定。




6. 右键单击 XYZ 内部表节点并选择“抽取”，为每个选定的区域网格单元或边界面计算场函数。
7. 要显示网格加密表的内容，右键单击表节点并选择“制表”。

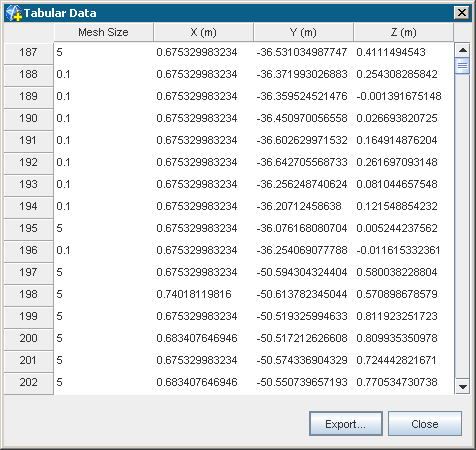

如下图所示，每个选定区域和边界的网格单元和面形心都分配了网格尺寸。

接下来，将此表分配给适当的网格化模型。
