导入位移和旋转数据

在 Simcenter STAR-CCM+ 中，可以从 RCAS导入的模型节点导入 RCAS 位移和旋转数据。 导入的 RCAS 位移和旋转数据在 Simcenter STAR-CCM+ 中可用作 Imported Displacement(导入的位移) 和 Imported Rotation(导入的旋转) 场函数。

RCAS 网格和运动数据将存储在同一 *.in 文件中。

要导入 RCAS 运动数据：

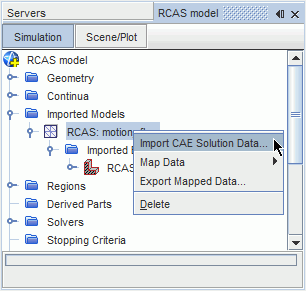

  1. 右键单击导入的 RCAS 模型节点，然后选择导入 CAE 求解数据...


  2. 在打开对话框中，选择包含网格和运动数据的 RCAS 模型 *.in 文件。
  3. 在导入数据选项对话框中，指定角度单位和导入时间，然后单击确定。

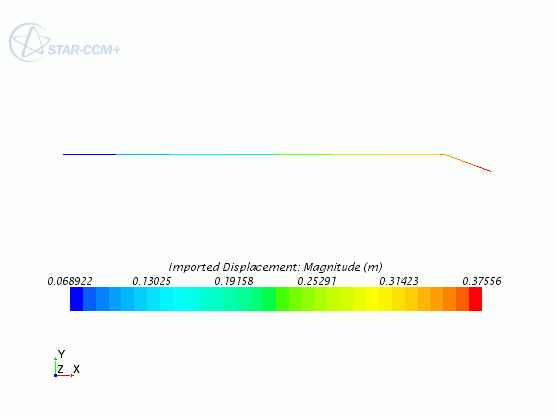

可通过选择相应的场函数，在场景中查看导入的位移和旋转数据。
