将导入的梁数据映射到 STAR-CCM+ 边界

可将为导入的梁定义的节点位移和旋转数据映射到 Simcenter STAR-CCM+ 中的润湿表面。 之后，可将导入的位移和旋转数据用作使模型变形的变形输入。

要将梁数据从 CAE 模型映射到 Simcenter STAR-CCM+：

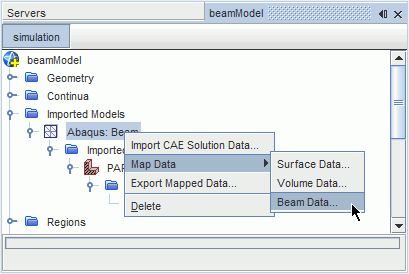

  1. 右键单击 [导入的 CAE 模型] 节点，然后选择映射数据 > 梁数据...


    这将激活映射导入的模型数据对话框。
在映射导入的模型数据对话框中：
  1. 将映射方向设为导入的模型至 STAR-CCM+。
  2. 在映射输入框中，选择要用作映射源的导入的模型梁以及要映射到的 Simcenter STAR-CCM+ 边界。
  3. 可使用要映射的数据菜单选择要映射的场数据。
    此菜单显示可在模拟中用于映射的场函数。 选择场数据时，将自动设置导入的数据类型和边界数据类型。 梁仅支持节点数据。
  4. 在对话框中完成设置后，单击应用，然后单击关闭。

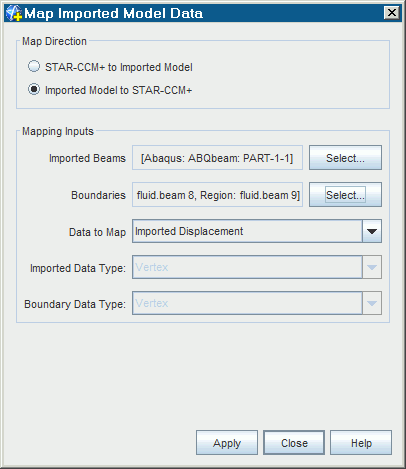

    下图中的设置指定了导入的位移数据将从导入的 Abaqus 模型映射到流体Simcenter STAR-CCM+ 模型的多条边界。
