重复交界面拓扑

重复交界面是组合的原位交界面和周期交界面，并与周期性滑动网格计算相关联。

仅能在具有同一旋转轴的区域之间创建此类交界面（请参见设置轴）。

两个边界可能需要完全匹配以形成内部交界面，但网格运动会导致一个基础边界相对于另一个边界发生平移和/或旋转式转位。重叠的部件被视为原位部件，具有从其余的边界区域创建的周期交界面。

如果任一侧的边界具有相等区域，则选择重复交界面。如果区域不相等，则改用混合平面交界面。

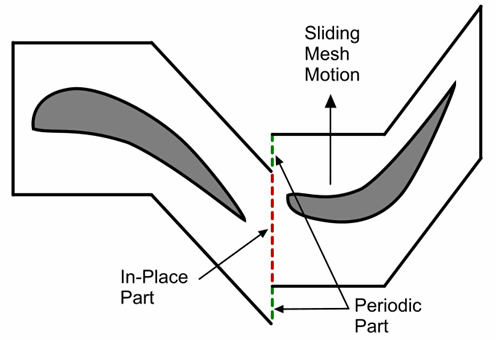

下图显示了用于模拟转子 - 定子互动的重复交界面示例。周期交界面（未标记）会导致每个叶片排无限重复。叶片排之间的重复交界面显示为两个截面：原位部件和周期部件。如果对齐网格，则周期部件中没有边界面网格面积。随着网格动态移动，会重新计算网格相交。更多面网格面积将从原位部件移动到周期部件，直到发生“快速回跳”现象，使网格返回其开始位置。

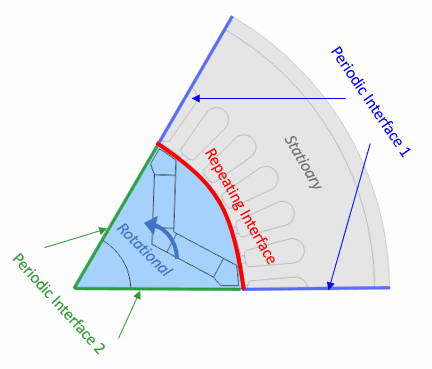

“快速回跳”是在固定区域和滑动区域之间重新对齐网格的方法。滑动区域可以是具有预定义运动的刚体，也可以是 6 自由度体。下图说明了典型的拓扑结构：

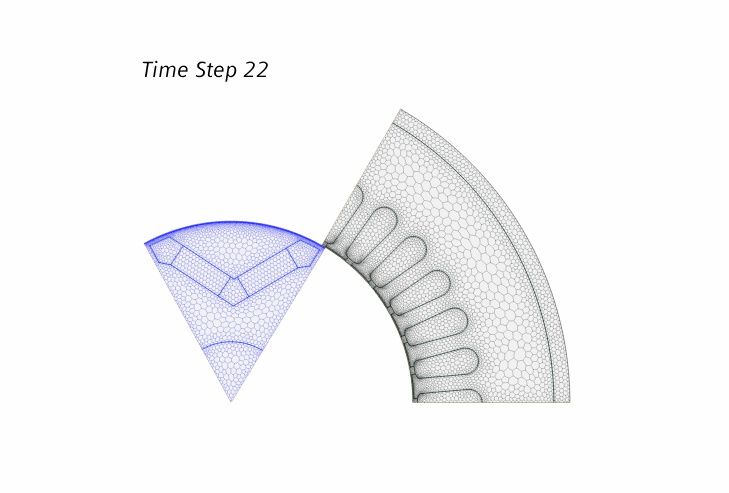

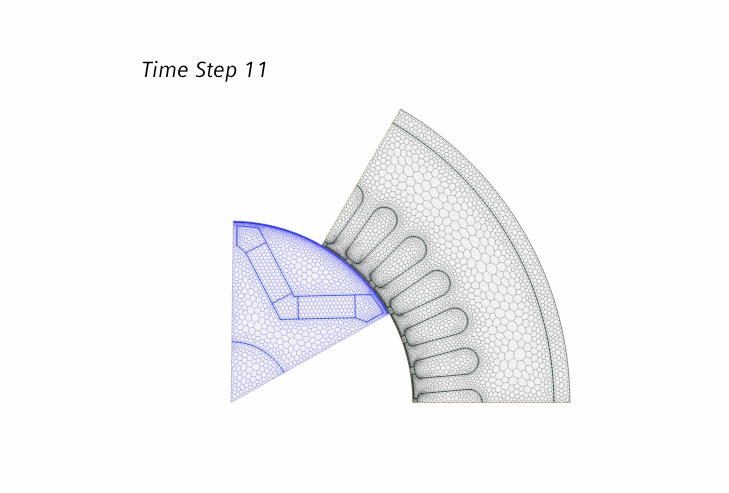

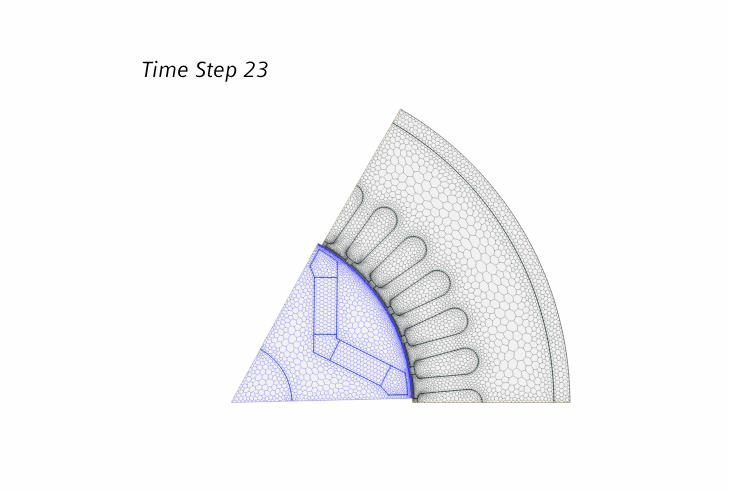

在重复交界面上检测不到匹配时，运动求解器会将滑动区域移回起始位置。在下面的时间步 22 中观察旋转区域的网格重新对齐：

将周期交界面类型与表面重构、四面体、多面体和/或棱柱体网格生成器结合使用时，激活“根据区域网格化”选项可对每个区域单独划分网格。由于每个区域中的网格会不断交错移动，因此，此实例中不需要共形网格交界面。
