估计总体侵蚀率
创建场函数和报告以估计总体侵蚀率。
要获得整个限流器的侵蚀率（单位为 g/hr）的估计值，必须创建场函数，藉此求得计算出的各边界面上的侵蚀率与表面积的乘积。
要估计总体侵蚀率：
创建场函数：
- 右键单击节点，然后选择。
- 将用户场函数 1 节点重命名为总体侵蚀率。
-

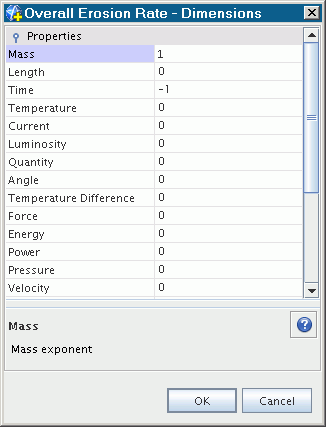

编辑尺寸属性，将质量设置为 1，将时间设置为 -1，如图所示。
- 单击确定。
- 将函数名设置为 OverallErosionRate。
-
编辑定义属性，在对话框中输入下列定义：
$ErosionRate * mag($$Area)
-
单击确定。

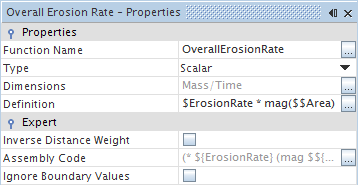

完成的属性窗口显示如下。
通过创建用户自定义单位，可以利用 kg/s 以外的单位来生成总体侵蚀率报告。下面举例说明以 g/hr 为单位创建报告。转换因子是：
1 g/hr = 2.777778 x 10-7 kg/s
-

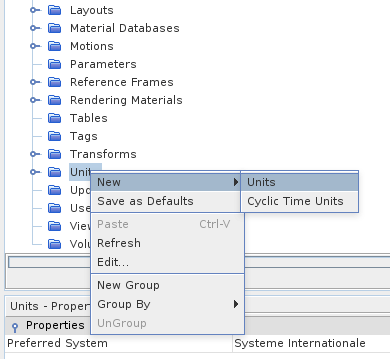

右键单击节点，然后从弹出菜单中选择。
- 将单位 1 节点重命名为 g/hr。
- 选择 g/hr 节点，然后将描述设置为 g/hr。
- 编辑尺寸属性，将质量设置为 1。
- 将时间设置为 -1。
- 单击确定。
-
将转换属性的值设置为 2.777778E-7。

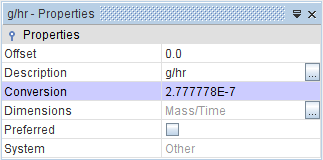

完成的属性窗口显示如下。
使用场函数和单位创建报告：
- 右键单击报告节点，然后选择。
- 将总和 1 节点重新命名为总体侵蚀率。
- 将标量场函数设置为总体侵蚀率。
- 单击零部件属性的右半部分，展开区域和流体节点，选择限流器。
-
使用下拉菜单将单位设置为 g/hr。

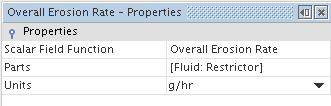

完成的属性窗口显示如下。
-
右键单击总体侵蚀率报告节点，然后从下拉菜单中选择运行报告。
参阅输出窗口查看报告结果。典型值是 1.858468e-01 g/hr。
预测的数量仅针对四分之一个环带。要获得真实案例的完整侵蚀率，需要乘以 4。这样，整个元件的预测侵蚀率是 0.75 g/hr。
