选择物理模型
物理模型定义模拟的主变量，包括压力、温度、速度和用于生成求解的数学公式。
在本教程中，不仅要考虑湍流连续相，而且还要考虑连续相中的颗粒运动，因此需要数个模型。为了模拟这些相，Simcenter STAR-CCM+ 部署了两种不同的策略。连续的液相使用欧拉公式建模，其中的流体属性通过在整个流体域中分布的固定点获取。颗粒相使用拉格朗日方法建模，在整个连续相上跟踪其中的代表性颗粒的轨迹。
Simcenter STAR-CCM+ 允许连续液相和离散颗粒相之间的双向耦合。但为了缩短所需的模拟时间，在本教程中不考虑耦合。
本分析仅需要一个区域来表示连续相。默认情况下，导入网格时会自动创建物理 1 连续体。编辑连续体，以便为水的流体区域选择适当的物理模型。
要选择物理模型：
-
对于物理连续体，按顺序选择下列模型：
组合框
模型
启用模型
三维（预先选择）
时间
定常
材料
液体
流体
分离流
梯度（自动选择）
状态方程
恒密度
粘滞态
湍流
雷诺平均纳维－斯托克斯（自动选择）
雷诺平均湍流
K-Omega 湍流
SST (Menter) K-Omega（自动选择）
全 y+ 壁面处理（自动选择）
壁面距离（自动选择）
可选模型
拉格朗日多相
- 单击关闭。
-

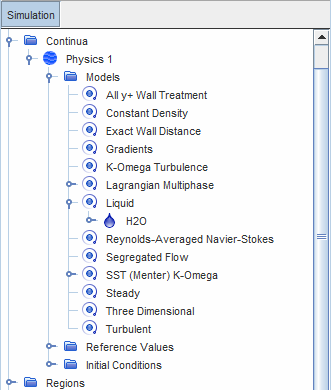

要查看模型，请打开节点。
- 保存模拟。
