初始化并运行模拟

模拟准备现已结束，可以运行模拟。

分两阶段运行模拟。首先获得无颗粒的液相的稳态求解，然后通过另外一次迭代获得颗粒轨迹。这是一个合理的方法，因为尚未为拉格朗日相激活双向耦合。

液相

要在获得液相求解的过程中禁用拉格朗日求解器：

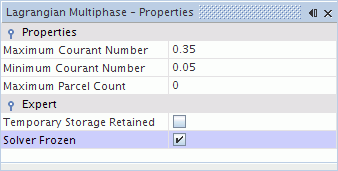

  1. 选择求解器 > 拉格朗日多相节点，然后激活冻结的求解器专家属性。


初始化求解并运行模拟：
  1. 单击求解工具栏中的 （初始化求解），或者从菜单中选择求解 > 初始化求解。
  2. 单击求解工具栏中的 （运行）。

    输出窗口中会显示求解进度。可忽略输出窗口中有关平滑的警告信息。图形窗口中会自动创建残差屏幕，并在其中显示求解器的进度。

    模拟运行期间，您可单击图形窗口顶部的选项卡，查看场景和绘图。

  3. 选择标量场景 1 选项卡以在求解形成过程中查看压力分布。

    您可在运行期间，单击工具栏上的 （停止）以停止进程。如果您停止模拟，可单击 （运行）将其恢复。

    如果任其自然，模拟将继续运行直到完成 1000 次迭代或直至所有适当的量均满足连续性残差标准 0.001。

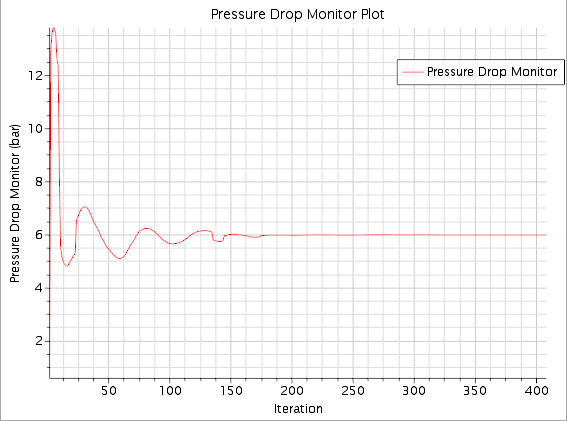

    模拟结束时显示压降监视器绘图，如下图所示。

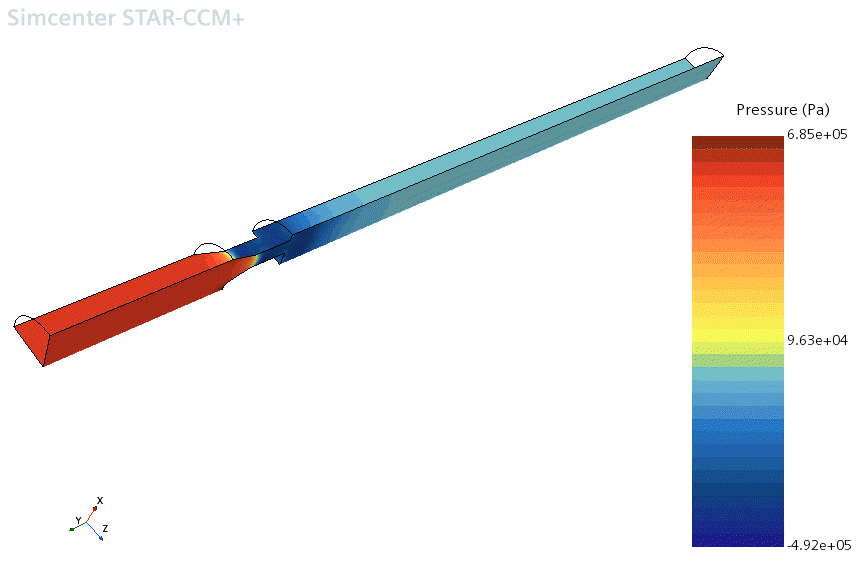

  4. 单击图形窗口顶部的标量场景 1 选项卡。

    与下图所示场景类似的场景随即出现。



  5. 当模拟完成运行时保存模拟。

拉格朗日相

重新激活拉格朗日多相求解器以获得颗粒轨迹和侵蚀预测。

  1. 选择求解器 > 拉格朗日多相节点。
  2. 在属性窗口中，取消选择冻结的求解器。
  3. 单击求解工具栏中的 （步进）以执行一次迭代。
    求解器计算出所有颗粒轨迹可能需要几分钟时间。
  4. 颗粒追踪结束后，请保存模拟。
