设置喷射器
定义用于将颗粒导入求解域的喷射器。
使用喷射器将离散拉格朗日相的颗粒导入求解域。喷射器定义颗粒的初始状态及其空间分布。在本教程中，以与连续相的速度相匹配的速度在入口附近导入颗粒。
创建基于显示方格的新的衍生零部件来定义喷射点，因为这可以改善颗粒在整个管截面上的分布情况。
要设置喷射器：
- 右键单击衍生零部件节点，然后选择
- 在创建显示方格对话框内，将区域流体添加至输入零部件，单击创建，然后单击关闭。
- 将节点重命名为喷射方格。
-
选择喷射方格节点，然后为方格设置下列值：
X 分辨率
100
Y 分辨率
100
坐标系
实验室
点 1
[0.11065, 0.22, -0.0265] m,m,m
点 2
[0.137, 0.22, 0.0] m,m,m
法向
[0.0, -1.0, 0.0] m,m,m
原点
[0.0, 0.22, 0.0] m,m,m
创建喷射器：
- 右键单击喷射器节点，然后选择新建。
-

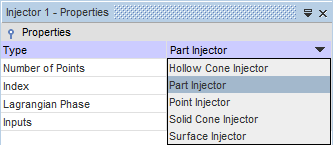

选择喷射器 1 节点，将类型设置为零部件喷射器。
-

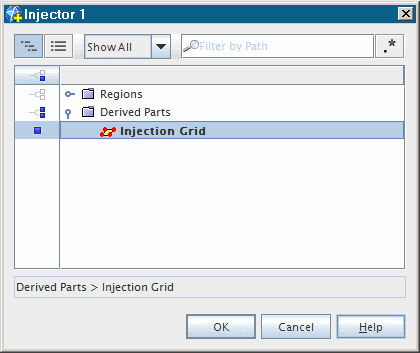

将输入设置为。
- 单击确定。
-

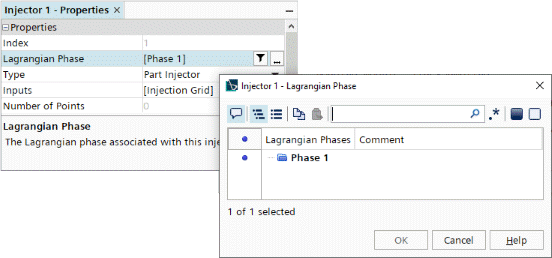

最后将拉格朗日相设置为相 1，如图所示。
在求解初始化过程中计算出喷射点数以前，点数属性一直为 0。此时必须设置喷射器的条件和值，以便定义颗粒。
-
编辑节点，然后设置下列属性：
节点 属性 设置 流率指定 方法 质量流率 流速分布 方法 根据喷射器 颗粒尺寸指定 方法 颗粒尺寸 速度规格 方法 分量
现在，可以设置这些量的具体值。
-

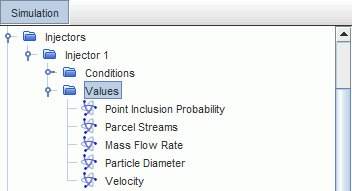

编辑节点，设置下列属性：
节点 属性 设置 速度 值 [0.0, -12.901, 0.0] m/s 质量流率 值 0.027787 kg/s 块流 值 3 颗粒直径 值 2.75E-4 m
- 保存模拟。
