为复原系数定义场函数

创建表示复原系数的场函数。

复原系数用以预测颗粒弹离固体壁面的角度。在本教程中，使用由 Forder et al.([967]) 开发的关系式：

ϵT=1⁢−0.78αp+ 0.84αp2−0.21αp3+0.028αp4−0.022αp5

ϵN=0.988⁢−0.78αp+ 0.19αp2−0.024αp3+0.027αp4

使用用户场函数表示 Simcenter STAR-CCM+ 内的方程。用户场函数中涉及的量必须来自预先定义的系统场函数或其他用户场函数。在本模拟中，需要用预定义的系统场函数来表示颗粒入射角。

要为复原系数定义场函数：

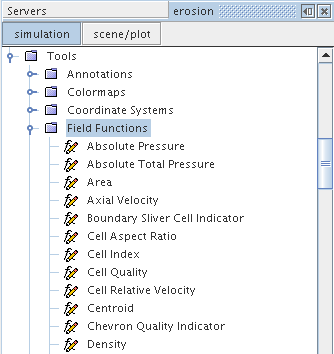

  1. 打开自动化 > 场函数节点。

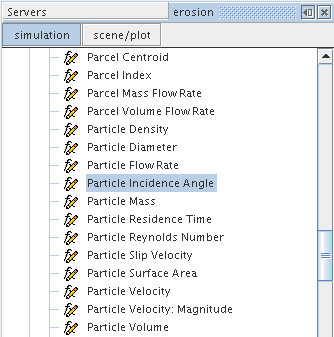

  2. 向下滚动列表，直至看到颗粒入射角函数。

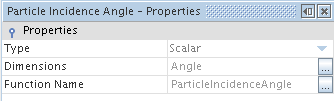

  3. 选择颗粒入射角，记录函数名属性的值。


在记录 ParticleIncidenceAngle 的所需名称后，即可为法向复原系数创建函数。

  1. 右键单击自动化 > 场函数节点，然后在弹出菜单中选择新建 > 标量。

    一个新的用户场函数 1 节点出现在对象树中。

  2. 将用户场函数 1 重命名为 ENormal。
  3. 选择 ENormal，然后设置下列属性：
    属性 设置
    函数名 NormalRestitutionCoefficient
    量纲 无量纲
    定义 0.988 - 0.78*$ParticleIncidenceAngle + 0.19*(pow($ParticleIncidenceAngle, 2)) - 0.024*(pow($ParticleIncidenceAngle, 3)) + 0.027*(pow($ParticleIncidenceAngle, 4))

此时，为切向复原系数重复相同的步骤。

  1. 右键单击自动化 > 场函数节点，然后在弹出菜单中选择新建 > 标量。

    一个新的用户场函数 1 节点出现在对象树中。

  2. 将用户场函数 1 重命名为 ETan。
  3. 选择 ETan，然后设置下列属性：
    属性 设置
    函数名 TangentialRestitutionCoefficient
    量纲 无量纲
    定义 1 - 0.78*$ParticleIncidenceAngle + 0.84*(pow($ParticleIncidenceAngle, 2)) - 0.21*(pow($ParticleIncidenceAngle, 3)) + 0.028*(pow($ParticleIncidenceAngle, 4)) - 0.022*(pow($ParticleIncidenceAngle, 5))
