加载起始文件并生成体网格

在本教程中，系统提供的模拟文件包含预定义对象。

注在加载模拟文件之前，仔细检查是否使用的是双精度版本。

加载初始模拟：

  1. 启动 Simcenter STAR-CCM+，然后选择文件 > 加载。
  2. 在加载文件对话框中：
    1. 单击浏览。
    2. 在打开对话框中，导航至已下载教程文件的 designExploration 文件夹，然后选择文件 s-bend_SimOps.sim。
    3. 单击打开，然后单击确定。
  3. 要生成定向体网格，右键单击几何 > 操作 > 定向网格节点并选择执行。

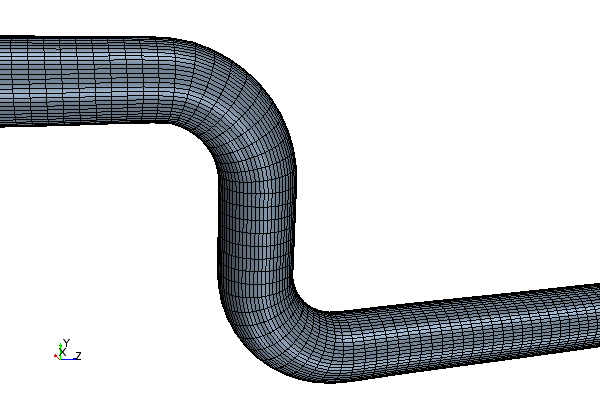

  4. 打开名为 Mesh Scene 1 的网格场景，在场景背景中右键单击并选择应用表示至显示器 > 体网格。按下图所示查看网格。


  5. 将模拟另存为 sbendShapeChange.sim。
