可视化形状优化

创建一个矢量场景，以显示优化几何上相对于原始几何的变形场矢量。同时在场景中添加总压力图作为图像注释以关注改进。

  1. 要创建矢量场景，右键单击场景节点，然后选择新建 > 矢量。
  2. 将 Vector Scene 1(矢量场景 1) 重命名为 Deformation Field(变形场)。
  3. 要设置几何显示器：
    1. 将轮廓 1 显示器重命名为 Deformed Geometry(变形几何)，然后按如下所示设置属性：
      属性 设置
      表面 ✓
      颜色模式 常数
      表示 体网格
  4. 要设置矢量显示器：
    1. 选择 Vector 1(矢量 1) > 零部件节点，然后将零部件设为 Fluid: Wall_Adjoint(流体：伴随壁面) 和 Fluid: Wall(流体：壁面)。
    2. 选择矢量场节点，然后将函数设为 Deformation Field(变形场)。
  5. 要创建具有原始形状的几何显示器：
    1. 右键单击显示器 Deformed Geometry(变形几何)，然后选择复制。
    2. 右键单击 Deformation Field(变形场) 节点，然后选择粘贴。
    3. 将变形几何副本显示器重命名为原始几何。
    4. 选择 Original Geometry(原始几何) 节点，然后将表示设为几何。
    5. 单击 Original Geometry(原始几何) > 颜色节点，然后将颜色设为深天蓝色。
  6. 要将总压降图添加为图像注释：
    1. 右键单击报告 > Total Pressure Drop(总压降) 报告，然后选择根据报告创建监视器和绘图。
    2. 右键单击绘图 > Total Pressure Drop Monitor Plot(总压降监视器绘图) 节点，然后选择创建绘图图像注释。
    3. 选择绘图 > Total Pressure Drop Monitor Plot(总压降监视器绘图) > 轴 > 左轴节点，然后按如下所示设置属性：
      属性 设置
      最小值 140
      锁定最小值 ✓
      最大值 200
      锁定最大值 ✓
    4. 选择工具 > 注释 > Plot Image 1(绘图图像 1) 注释，然后将其拖动到矢量场景中。
  7. 要将当前循环数 Loop Counter(循环计数器) 添加到场景中：
    1. 右键单击报告节点，然后选择新建 > 用户 > 表达式。
    2. 将表达式 1 重命名为循环计数器，然后将定义设为 $LoopCounter。
    3. 右键单击 循环计数器，然后选择根据报告创建文本注释。
    4. 选择工具 > 注释 > 循环计数器注释，然后将其拖动到矢量场景中。

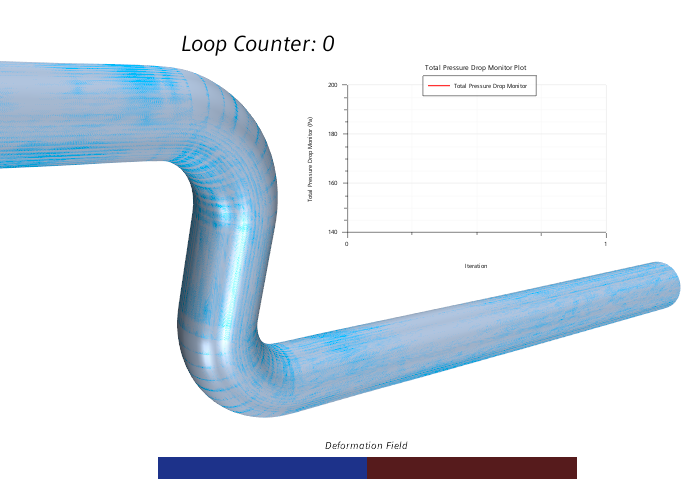

如下所示设置可视化：
