运行模拟操作序列

通过模拟操作设置完整的工作流。激活 Shape Optimization(形状优化)，观察形状优化。

  1. 要激活操作序列，单击工具栏中的 Set Active Simulation Operations(设置活动的模拟操作)图标，然后选择 Shape Optimization(形状优化)。


  2. 要运行活动序列，您有两个选项：
    • 从工具栏中单击播放/恢复“形状优化”图标。
    • 在模拟树结构中，右键单击自动化 > 模拟操作 > 形状优化并选择播放/继续。

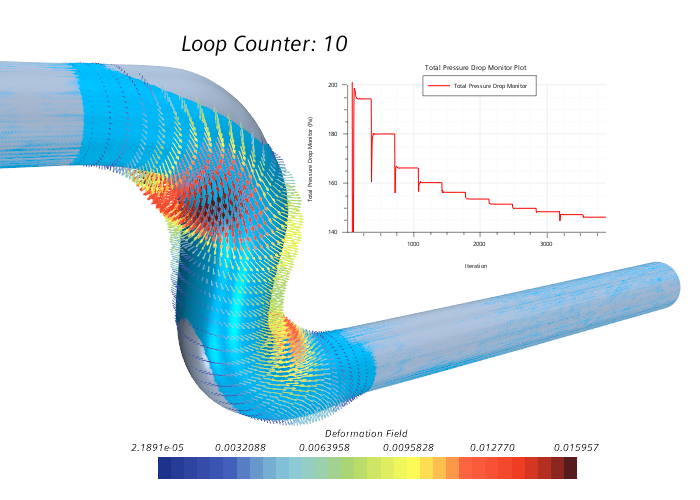

在 10 个优化循环后，Deformation Field(变形场) 场景显示如下：


由于形状优化，入口和出口之间的总压降从最初的 194 Pa 下降到了 146 Pa。
