根据表面拓扑分割

“根据表面拓扑分割”会将闭合及半多重面网格分割成单个区域。

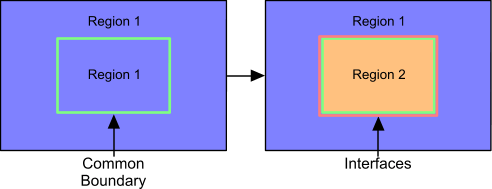

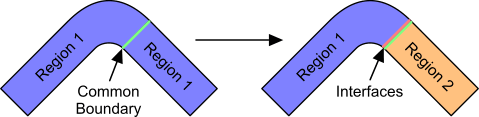

下图演示了可使用“根据表面拓扑分割”选项的两种情形：

• 当一个或多个闭合表面存在于另一个闭合表面内，并且每个表面都共享一个公共边界。


• 当两个或更多个闭合表面共享一个公共边界时。



通常可从 CAD 导出文件中查找这些类型的几何，从而为所有零部件或体提供具有公共边界的区域。

如果这些区域具有两个相邻边界，而非一个共享边界，则使用非连续分割并手动创建原位交界面。

要根据表面拓扑分割几何：

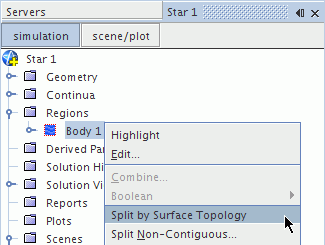

1. 右键单击区域，然后选择根据表面拓扑分割。


2. 在分割区域选项对话框中，指定区域分割选项



3. 单击确定以分割区域。

   如果分割无效的拓扑结构，则需要修复生成的面网格。

根据表面拓扑分割的操作会复制共享边界，以确保所有区域都为闭合状态。 分割操作还会在复制的边界之间创建原位交界面，以在区域之间创建共形网格。
