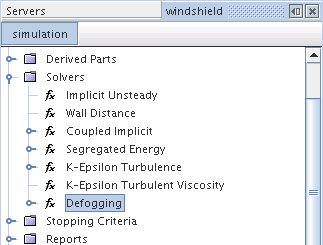

什么是除雾求解器？

此求解器具有属性和常用菜单项，对于所有已激活除雾模型的连续体，可控制该模型的求解。

表 1. 除雾求解器属性
亚松弛因子	每次迭代时，此属性控制新计算的求解取代旧求解的范围。默认值为 0.9。

除雾求解器专家属性

专家类别中的属性设计用于临时“调试”情况，但会降低模拟精度并产生额外的内存使用量。不建议更改其中的任何属性，除非通晓 Simcenter STAR-CCM+ 中使用的离散化方法。

冻结重构: 开启时，Simcenter STAR-CCM+ 不会在每次迭代时更新重构梯度，而是使用上一次迭代更新的梯度。激活保留临时储存与此属性结合使用。默认情况下，此属性处于关闭状态。
归零重构: 开启时，求解器在下一次迭代时会将重构梯度设为零。此操作意味着，用于迎风的面值 (Eqn. (905)) 以及用于计算网格单元梯度的面值（Eqn. (917) 和 Eqn. (918)）将变为一阶估计值。默认情况下，此属性处于关闭状态。如果开启此属性之后关闭它，则求解器将在下一次迭代时重新计算梯度。
冻结求解器: 开启时，求解器在迭代过程中不更新任何物理量。该选项默认情况下关闭。这是一个调试选项，由于缺少储存，它可能导致不可恢复的错误和错误的求解。有关详细信息，请参见有限体积求解器参考。
保留临时储存: 开启时，Simcenter STAR-CCM+ 将保留求解器在迭代期间生成的额外场数据。保留的特定数据取决于求解器，且在后续迭代期间可用作场函数。默认情况下关闭。
