加载初始模拟

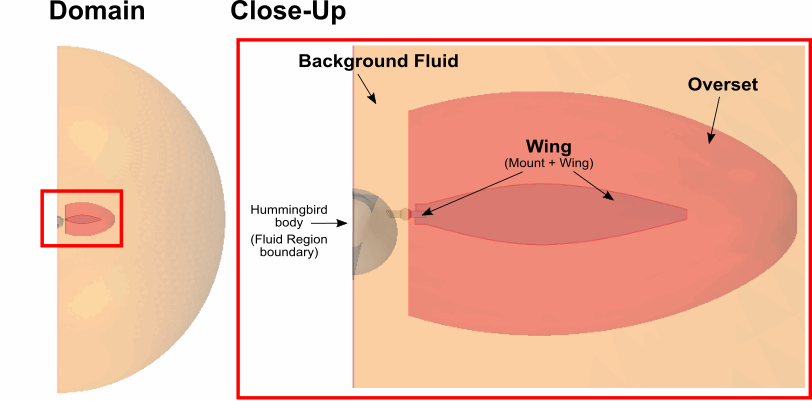

起始模拟文件包含为蜂鸟翅膀预定义的区域、翅膀周围重叠的流体区域，以及背景流体。在此模拟中，您将为一半的蜂鸟建模。

起始模拟还提供了边界和交界面。交界面为：

翅膀和流体之间的流体-结构交界面
背景流体区域和重叠区域之间的重叠交界面
翅膀和翅膀支座之间的结构-结构交界面

要加载初始模拟：

启动 Simcenter STAR-CCM++。
选择文件 > 加载...
在加载文件对话框中，单击浏览...
在打开对话框中，导航至已下载教程文件的 solidStress 文件夹。
选择 flappingWing_start.sim，并单击打开。
在加载文件对话框中，单击确定。
将模拟另存为 flappingWing.sim。
您可以展开相关节点以查看预定义设置。
