运行模拟
运行模拟之前，定义流体结构耦合求解器的模拟时间、时间步和稳定方法。
要定义求解器参数：
- 选择节点，然后将稳定方法设为动态。
- 使用与扑动周期 1/100 对应的表达式 ${FlappingPeriod}/${StepsPerCycle}，选择节点，并设置时间步。
-
选择网格变形节点，然后设置以下属性：
属性 设置 边界层变形 已激活 内部迭代变形 已激活 -
编辑停止标准节点，然后设置下列属性：
节点 属性 设置 最大内部迭代 最大内部迭代 5 最大物理时间 最大物理时间 3*${FlappingPeriod}-1E-8 最大步数 已启用 停用 在 Simcenter STAR-CCM+ 中，数字具有有限精度。由于当最大物理时间等于或大于模拟时间时模拟将停止，因此请从所需的停止时间 (3*${FlappingPeriod}) 内减去一个很小的量 (1E-8)，以确保求解器完成每个循环指定的步骤。
-
单击
（运行）。
- 完成后，保存该模拟。

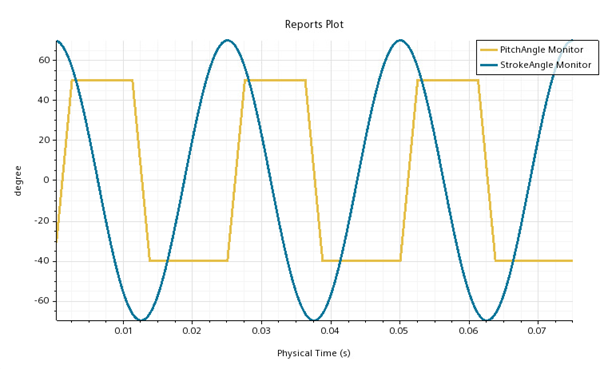

- 预先指定的角度
-

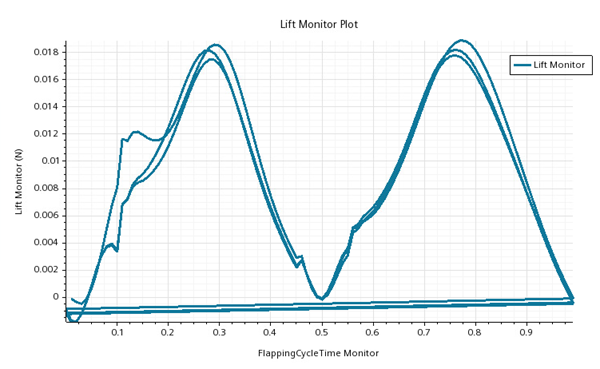

- 周期性升力
- 此绘图将升力显示为扑动周期时间的函数。在每个新周期，升力返回到其初始值。当求解收敛时，每个周期的升力曲线将重叠。
-

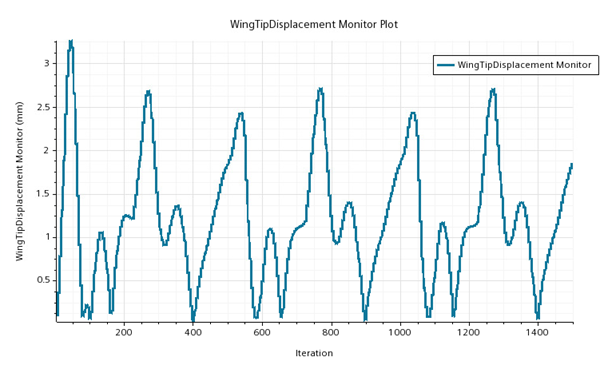

- 翼端位移
-

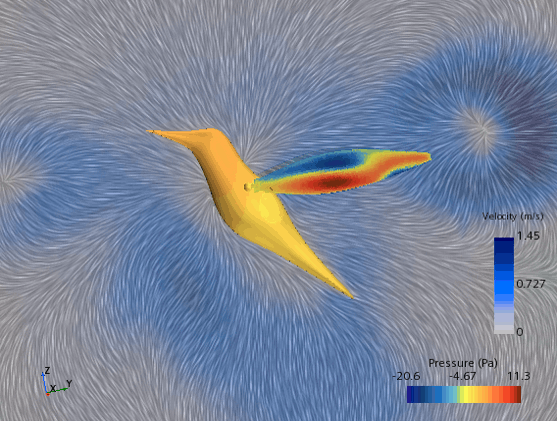

- 流体压力和速度
-

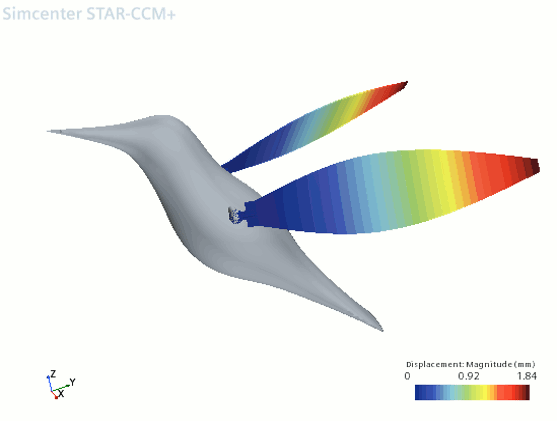

- 机翼变形
-
