可视化虚拟盘体（和入流速度平面）
可以通过使用场函数（当激活虚拟盘体模型时变为可用）可视化先前定义的虚拟盘体：虚拟盘体的指示符。如果已激活体积力螺旋桨法，可以使用场函数以类似方式可视化入流速度平面（或采样速度平面）：虚拟盘体的入流平面标记。然后，每个场函数输入到类型阈值的衍生部件。
以下过程用于可视化虚拟盘体，但用于可视化流入速度平面或采样速度平面的过程与其相同。
要可视化虚拟盘体：
-
创建任意类型的场景。
有关更多详细信息，请参见创建场景。
- 要在当前打开的场景中创建类型阈值的新衍生部件，右键单击节点，然后选择
-

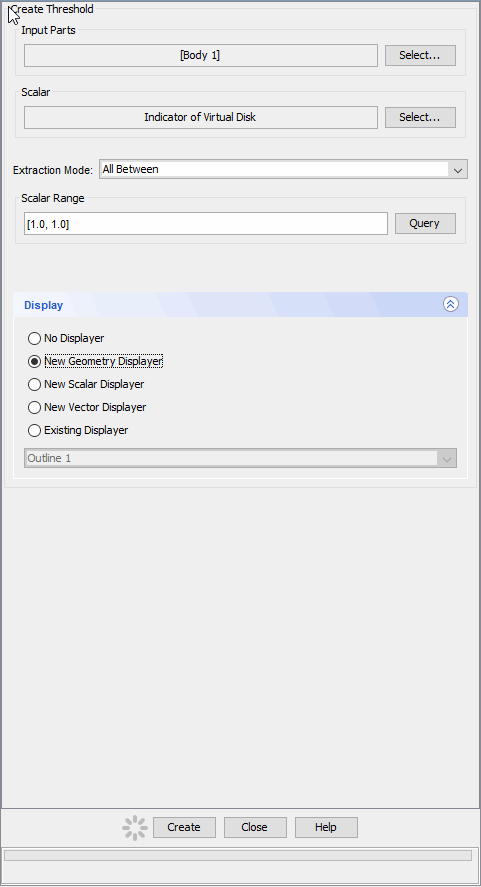

在创建阈值对话框中：
- 在输入零部件框中，选择虚拟盘体驻留的区域。
- 在标量框中，选择 。
- 将抽取模式设为。
- 在标量范围框中，将最小值和最大值都设为 1。
- 在显示框中，选择任何显示选项。
- 单击创建，然后单击关闭。
- 将新创建的衍生阈值零部件添加到图形窗口中当前打开的场景。
- 要查看属于虚拟盘体的网格单元，可以手动初始化求解或运行模拟。

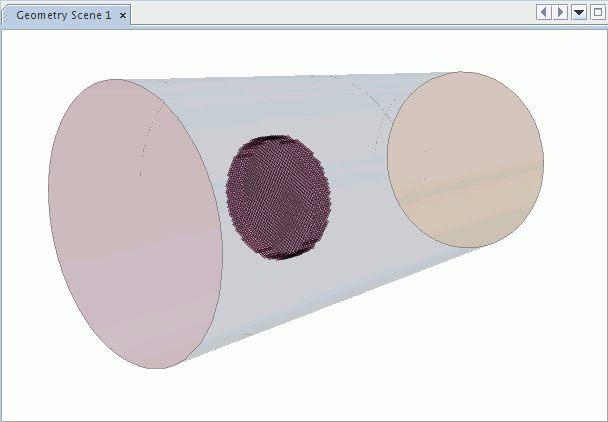

下面显示了带有网格线的虚拟盘体的几何场景示例。
| 注 | 有关 1D 动量法或体积力螺旋桨法的设置和网格化的指导，请参考：遵守体积力螺旋桨法的虚拟盘体网格化要求 |
