运行模拟

模拟设置完成后，如果可以确定设置是正确的，则可以开始求解迭代。

要开始迭代：

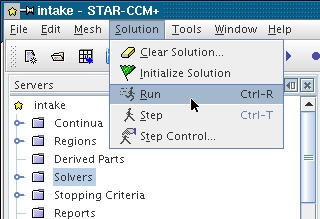

在工具栏中单击

（运行）按钮，按 <Ctrl><R>，或使用求解 > 运行菜单项。

如果在迭代开始之前尚未初始化求解，则将自动进行初始化。迭代会实时显示在残差图中。

除了残差图之外，Simcenter STAR-CCM+ 还提供了可在模拟运行期间帮助检查结果的其他功能。这些功能在关于分析的章节中介绍。

模拟将一直运行，直到满足指定的停止条件。
