运行 1D 模拟

嵌入 FMU 模型后，可以使用预定义的参数运行 Amesim 模拟。

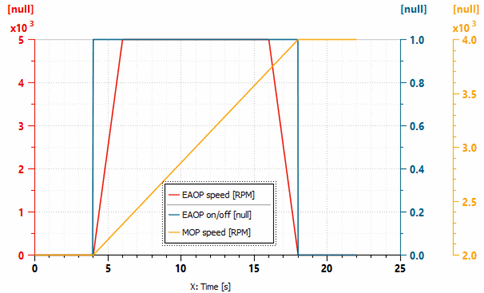

在 1D 双泵传输系统中，为机械油泵 (MOP) 与电动辅助油泵 (EAOP) 指定了以下输入：
  • EAOP 电动机的转速 (rpm)
  • EAOP 的二进制信号 (0 - off; 1- on)
  • MOP 电动机的转速 (rpm)


油泵的下游传输简化为恒定压力为 15bar 的液压箱。每个泵的前端有一个止回阀，该阀在泵关闭时会迅速关闭。

将模式从 SKETCH 切换到 SIMULATION：
  1. 在模式工具栏中，单击 SIMULATION。
    1. 要检查运行参数，选择运行参数节点。
      运行的最后时间设为 100s，打印间隔（时间步）为 0.01s。
    2. 要运行模拟，选择运行模拟。
  2. 模拟结束后，保存模拟。
