运行设计研究和导出 FMU

默认情况下，所有替代模型在设计研究运行结束时自动计算。要检查替代模型逼近表示模型行为，可创建替代模型拟合绘图。

完成设计研究后，将替代模型导出至功能实体模型单元 (FMU)。使用该 FMU，Simcenter Amesim 可以获得挡板阀行为的逼近，而无需完整的 3D 流体模拟。
为了涵盖两个设计输入参数的所有必要组合，扫掠研究将执行 30 次运行。要同时运行多个设计：
  1. 选择设计研究 > flapper_sweep > 设置 > 运行设置节点并将同步工作设为 6。
要启动设计研究运行：
  1. 右键单击设计研究 > flapper_sweep 节点并选择运行研究。
要导出 FMU 中的替代模型：

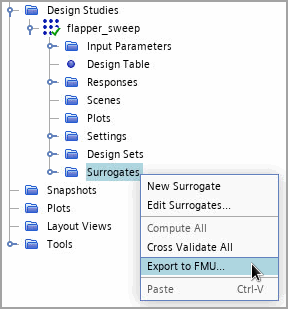

  1. 右键单击设计研究 > flapper_sweep > 替代模型节点并选择导出为 FMU...。


  2. 在导出为 FMU 对话框中，输入名称 flapper_surrogates.fmu 并单击保存。
    它将通过 FMI 版本 2.0 导出模型交换类型的 FMU。另请参见导出为 FMU...。
  3. 保存Design Manager项目。
