分析结果

您将创建绘图以演示阀对系统输入的动态反应。

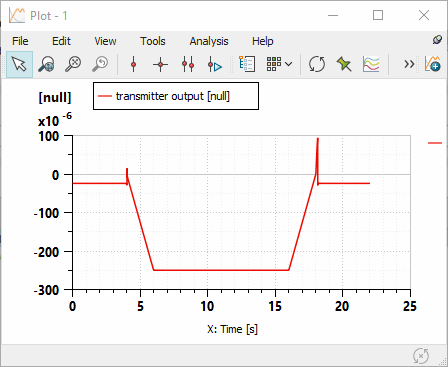

  1. 为挡板阀的出口流率创建绘图，它对应于Design Manager响应流率 BAOT：

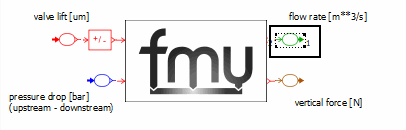

    1. 在 fmu 连接区域中，右键单击下图所示的流率连接器，然后选择变量列表。

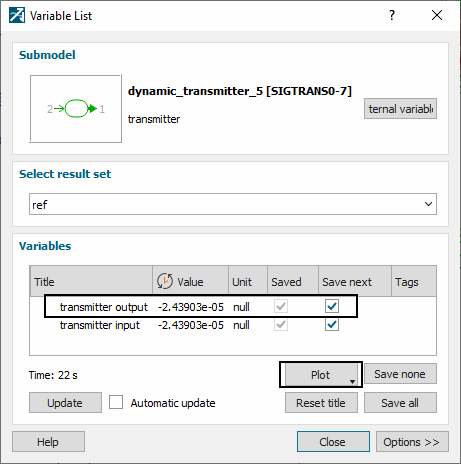

    2. 在变量列表对话框中，选择 transmitter output（传输器输出）或 transmitter input（传输器输入），因为此传输器输入流率等于输出流率，然后单击绘图。




    要将此绘图保存在模拟文件中，选择文件 > 添加到系统...节点，然后单击确定。

  2. 为作用于阀的垂直力创建绘图，对应于Design Manager响应力垂直：
    1. 在系统图表中，找到 fmu 块及其连接器，右键单击垂直力连接器并选择变量列表。
    2. 在变量列表对话框中，选择 transmitter output（传输器输出）或 transmitter input（传输器输入），因为此传输器输入力等于输出力，然后单击绘图。
