可视化求解

随着求解的进行查看流体和固体区域的温度。

开始先创建一个平面截面零部件用于显示。
  1. 右键单击衍生部件节点并选择新建 > 截面 > 平面截面。
  2. 在创建截面面板中设置以下属性：
    属性 设置
    输入零部件 [Fluid、Solid]
    平面参数

    原点：[0.5 m, 0.5 m, 0.5 m]

    法向：[1 m, 0 m, 0 m]
    显示 现有显示器
  3. 单击创建，然后单击关闭。
    一个节点将出现在衍生零部件节点中：平面截面。
现在，该平面截面零部件可以添加到任何合适的场景中，或者显示在其自己的场景中（如有需要）。创建一个标量场景并显示该平面截面和按照温度标量值着色的其他零部件。
  1. 创建标量场景。

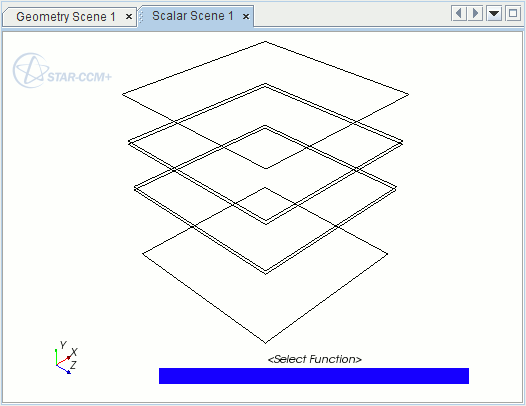

  2. 要按下图所示放大和定位零部件，使用鼠标按键并单击工具条中的 （保存-恢复-选择视图）。
  3. 编辑场景 > 标量场景 1 > 标量 1 > 零部件节点。
  4. 在编辑对话框中，执行下列操作：
    1. 展开区域 > Fluid > 边界节点和衍生零部件节点。
    2. 选择以下零部件：
      • top
      • bottom-solid1 [交界面 2]
      • top-solid2 [交界面 3]
      • collector
      • 平面截面
  5. 单击确定。
  6. 右键单击图形窗口屏幕中的标量条。在出现的弹出菜单中，选择温度。
  7. 查看标量场景 1 屏幕以验证它是否包含热绝缘体几何及温度颜色条。
  8. 保存模拟。
