可视化结果

要检查来自收敛求解的辐射、温度和其他结果，请查看绘图和场景。

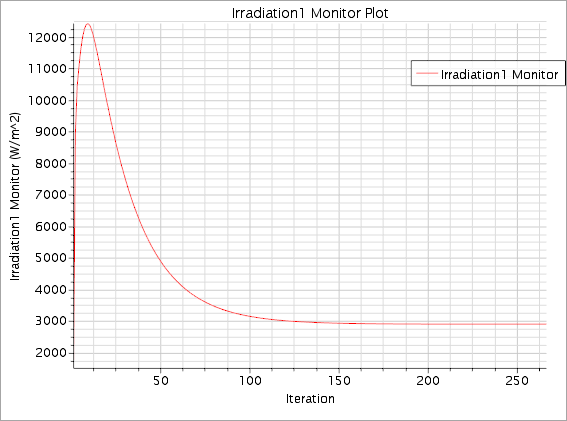

1. 要在计算结束时查看固体流体交界面处的辐射变化，请激活 Irradiation1 监视器绘图屏幕。

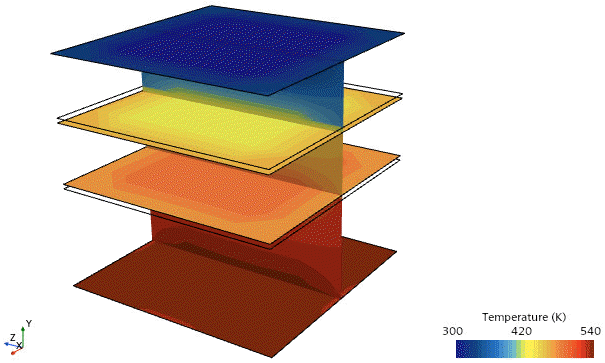

2. 要查看收敛求解的温度结果，请查看标量场景 1 屏幕。

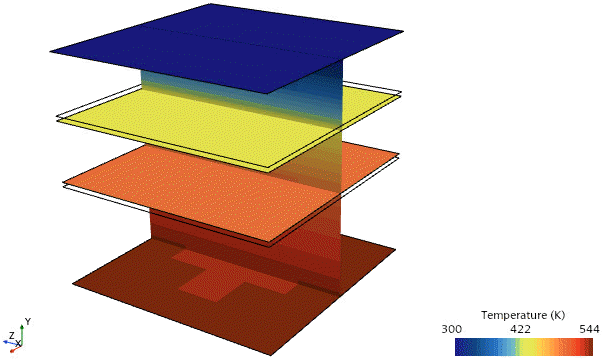

3. 要使显示更平滑，将轮廓样式设为平滑填充。
   现在标量屏幕轮廓看起来很光滑。

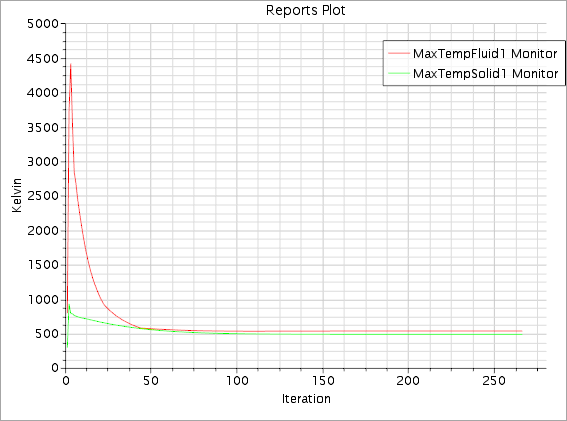

4. 查看报告绘图屏幕以查看流体和固体的最高温度监视器图。



5. 要放大图形的相关部分，请编辑绘图 > 报告绘图 > 轴节点，设置下列特性：

   节点	属性	设置
   底轴	最小值	50
   左轴	最小值	470
   	最大值	570
   主刻度	间距	10

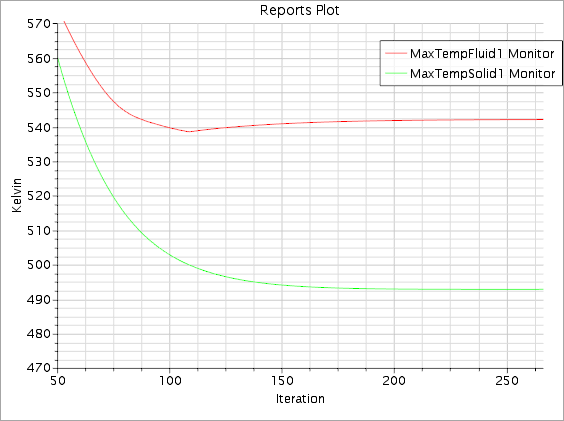

   现在，图形如下所示。


6. 要确定顶部边界处离开系统的热通量，运行 HeatFlux1 报告。

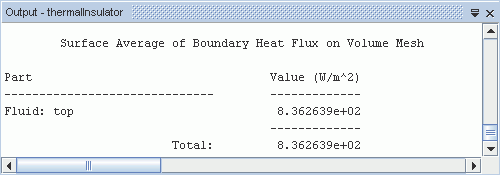

输出窗口显示该热通量。

7. 保存模拟。
