根据角度分割

此功能可用于根据面之间的夹角来分割面网格边界或体网格边界。

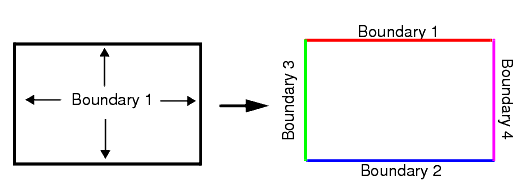

根据角度分割的操作示意图如下所示。

此操作在如下情况下将很有用，当箱体的四个壁面已创建为单个边界，但可能想要分别处理它们以支持不同的条件。 仅当具有可根据指定角度条件界定的连续表面时，才会发生分离。

此功能也将自动执行分割非连续边界的操作，即使未根据角度条件执行分割时也会执行该操作。

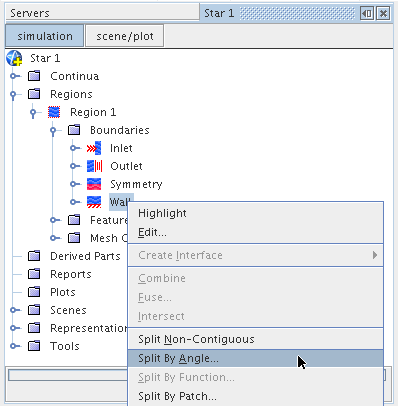

要根据角度分割边界，打开区域节点，然后打开相关区域。 然后在边界节点中右键单击相关边界。 从弹出菜单中选择根据角度分割...。

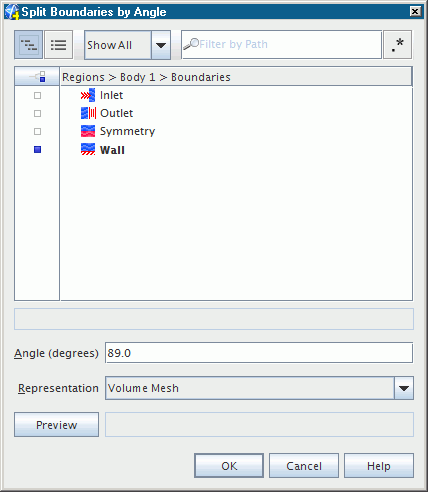

此时将打开根据角度分割边界对话框：

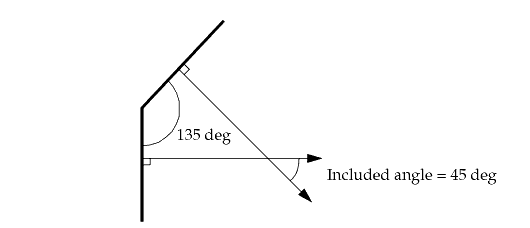

将选择已在模拟树中选定的边界，并且角度默认值将设为 89 度。 当面之间的夹角为锐角（小于九十度）时，则应该指定小于内角的角度值以分割边界。 当面之间的夹角为钝角（大于九十度）时，则指定的角度值应该小于边界法线之间的夹角。 例如，要分割的边界具有相互间角度为 135 度的面，则夹角为 45 度，因此需要使用 44 度或更小的角度来分割边界。 此示例的图示如下：

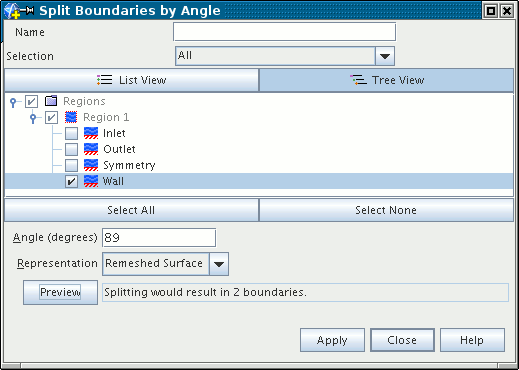

如果存在多个表示，则应使用表示菜单选择要操作的表面或体。 选择表示后，便可使用预览按钮确定根据所提供角度将创建的边界数量。 例如：

此处，默认值 89 度会使 Region 1(区域 1) 中的壁面边界分割为 2 个边界（修改的原始边界及新边界）。 当在边界之间的角存在较大差异的情况下要确定角度值效果时，此工具很有用。

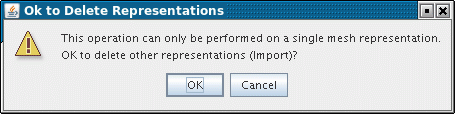

按应用按钮将启动边界分割过程。 如果模拟存在其他表示，则必须先删除这些表示，因为这些表示之间的边界对应项不再适用。 在这种情况下，将显示确定删除表示对话框：

在按确定按钮时，Simcenter STAR-CCM+ 将继续分割选定表示的边界。 将在模拟树底部显示进度条。 该过程完成后，输出窗口中的消息将指示已创建的新边界：

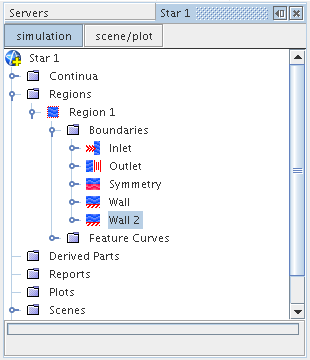

新的边界也将显示在模拟树上。 新边界的名称取自源边界，并且附加有标识数字：

如果无法根据提供的角度分割边界，将在输出窗口中显示指示该情况的相关消息。
