分割非连续边界
此功能会将面网格边界或体网格边界分割成非连续部分。

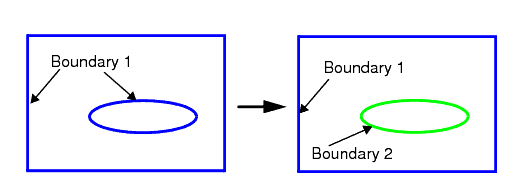

下面显示了分割非连续边界的示意图。 如果边界最初为连续边界,则不会执行分割。

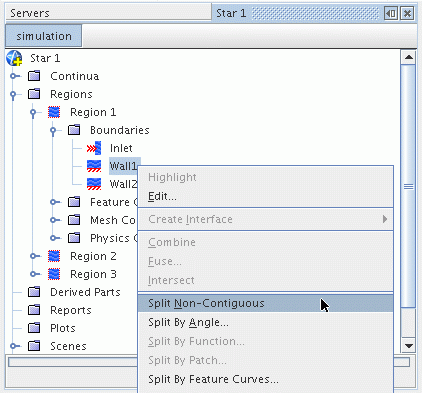

要分割非连续边界,打开

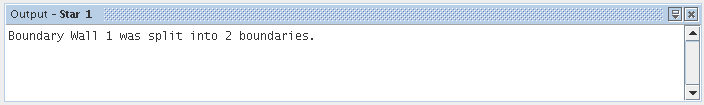

节点,然后打开相关区域。 然后右键单击 节点中的相关边界。 选定边界可能来自不同区域。 在弹出菜单中选择 。将开始分割过程,并且在模拟树的底部显示进度条。 该过程成功完成后,输出窗口会显示一条消息。

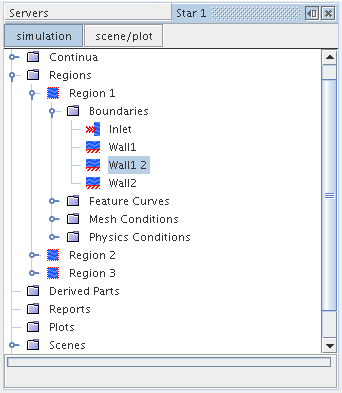

模拟将更新以反映创建的新边界。 这些边界的名称将取自选定边界的名称,并附加有标识数字。

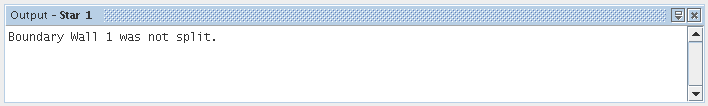

如果选定的任何边界已经为连续边界,则不会对这些边界进行任何更改,并且将在输出窗口中显示指示该情况的消息。
