根据块分割

“根据块分割”功能可用于根据所导入表面几何的基础块定义来分割边界。

块表示原始表面预处理软件中使用的网格单元表、组、系列或其他某个类似实体，可用于区分不同表面。此信息将作为表面导入过程的一部分读入 Simcenter STAR-CCM+ 中，并且保留为导入表示的一部分。除 STL 外的所有表面文件格式都支持块定义。

由于块可用于快捷地重建边界以匹配原始表面定义（如果这些边界最初并非以此方式导入），因此块在 Simcenter STAR-CCM+ 中十分有用。虽然边界可以包含多个块，但是无法在两个或更多个边界之间共享块。块定义可能发生变化，具体取决于对边界的操作方式。例如，如果（根据角度或部件曲线等）分割边界，则每个新边界将具有其自身的块定义。

要根据块分割边界：

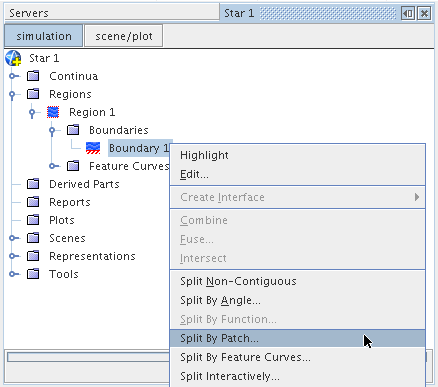

1. 右键单击边界节点中的一个或多个（使用多选）边界名称，然后选择根据块分割...



   注	必须打开一个场景才能使用此功能。

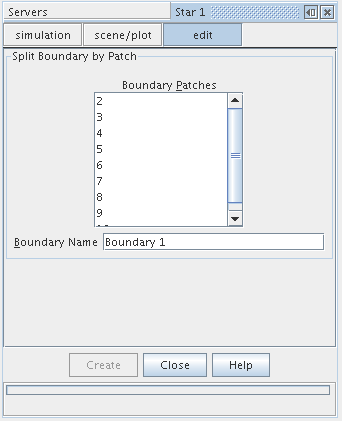

   根据块分割边界窗口将显示在资源管理器窗格的编辑选项卡中。

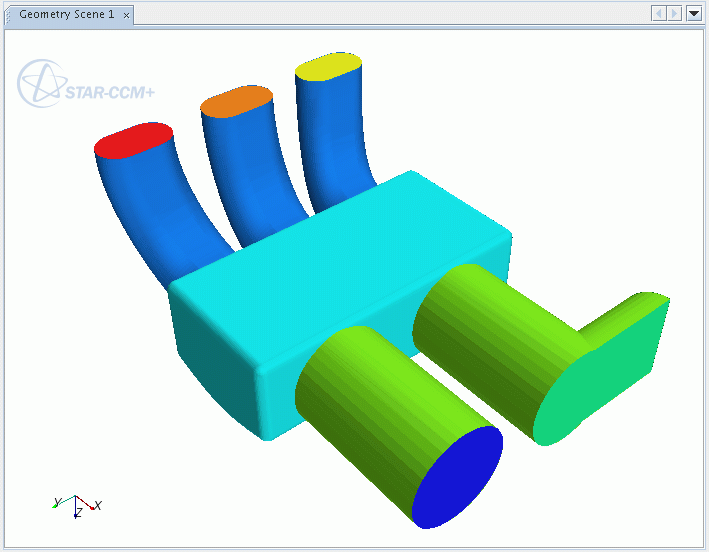

   此处，将以数字形式列出包含在导入表面中的块。场景窗口中几何上的表面还会进行颜色编码，用以表示每个块编号。

2. 从列表框中选择块，或者在场景显示中直接使用鼠标进行选择。要选择多个块，按下 <Ctrl> 键并选择，或者使用“选择”工具栏中的区域选择工具选择。选择块时，将在场景窗口中高亮显示该块。


3. 输入新的边界名称。
4. 单击创建。相关块将从对话框和场景中移除，以便仅显示剩余的块。
5. 对该过程重复执行所需的次数，直到只剩下一个块。
6. 完成时单击关闭。

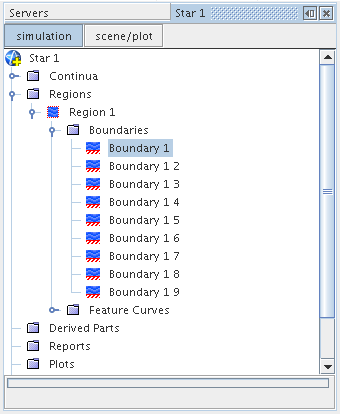

新边界将显示在模拟树中。在以下示例中，根据 6 个块创建了边界。
