转换为二维网格

为提高效率，将网格区域从厚度为一个网格单元的三维方格转换成为二维方格。

Simcenter STAR-CCM+产品对于可转换为二维方格的三维方络具有特殊的要求。这些要求是：

  • 方格必须与 X-Y 平面对齐。
  • 方格必须在 Z = 0 位置处有一个边界平面。

为本教程导入的网格是按照这些要求构建的。如果网格不符合上述条件，就必须使用 Simcenter STAR-CCM+ 中的转换和旋转工具来重新对齐区域。

  1. 选择网格 > 转换为二维。

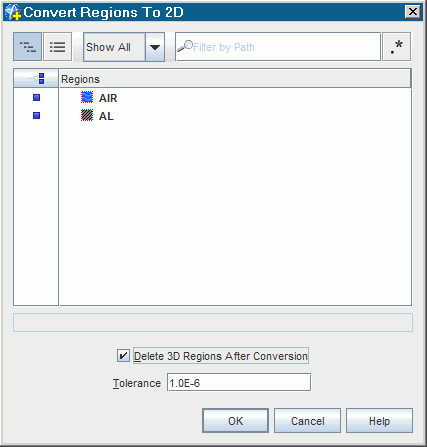

  2. 在将区域转换为 2D 对话框中：
    • 确保选择所有区域。
    • 激活转换后删除 3D 区域选项。


  3. 单击确定。
    单击确定后，网格转换就会启动。新的二维网格（从 Z 方向观察）会显示在几何场景 1 屏幕中，该屏幕是在导入网格后创建的。鼠标旋转选项被限定于二维场景。
  4. 右键单击连续体 > 物理 1 连续体节点，然后选择删除。
  5. 单击确认对话框中的是。
  6. 针对物理 2 连续体节点，重复上述步骤。
