添加流线

在加热翼片教程的此部分，将使用流线来绘制流道。

通过创建“流线”衍生零部件，可以将流线添加到任何标量或几何场景绘图中。
  1. 激活几何场景 1 屏幕。
  2. 创建新的流线衍生零部件。

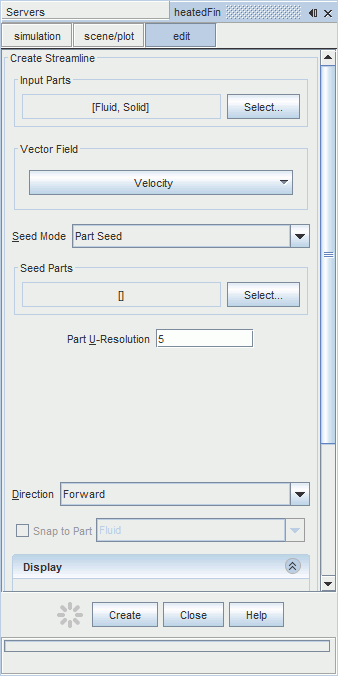

    创建流线嵌入面板显示出来，允许定义衍生零部件。

  3. 要选择输入零部件，请单击选择。
  4. 在对象选择器中，仅选择流体区域。
  5. 在创建流线面板中，做下列设置：
    1. 对于种子点模式，请选择线种子。
    2. 激活显示工具选项，然后将分辨率设置为 15。

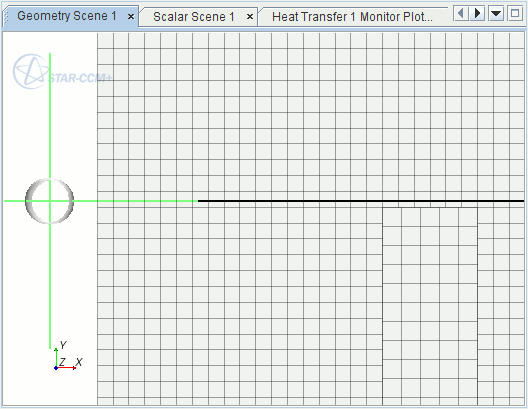

      流线线种子工具出现在屏幕中。
  6. 在场景中使用该工具完成下列操作：
    1. 使用鼠标按钮，放大并定位零部件，如下图所示。
    2. 调整线条使其水平，高出固件翼片顶部大约半个网络单元。要调整线条，用鼠标拖动端球体。


  7. 单击创建，然后单击关闭。
  8. 单击工具栏中的 （重置视图）。

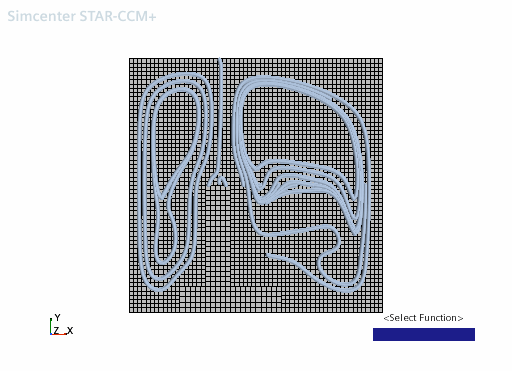

    流线随即创建并显示在屏幕中。
  9. 按下图所示定位零部件。


此时，可将流线部件添加到任何适用的场景或将其显示在自己的场景中（如有需要）。
  1. 创建标量场景，标量场景 2：右键单击场景，然后选择新建 > 标量。
  2. 将标量值设为温度：选择标量场景 2 > 标量 1 > 标量场，然后将函数属性设为温度。
  3. 默认情况下，场景中包含“流体”区域和“固体”区域。如果只想显示流线：
    1. 编辑场景 > 标量场景 2 > 标量 1 > 零部件节点。
    2. 取消选择区域，然后选择衍生零部件。
  4. 编辑场景 > 标量场景 2 > 标量 1 > 标量场节点：
    1. 将最小值设置为 300。
    2. 将最大值设置为 343。

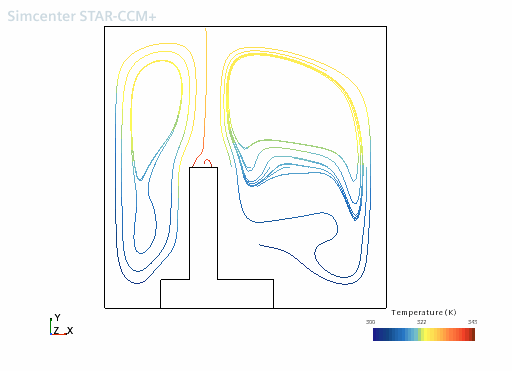

    流线按照局部温度着色，显示在标量场景 2 屏幕中。

  5. 保存模拟。
