可视化结果

求解结束后，可以在绘图和场景中查看结果。

单击在运行前设置的各个屏幕的选项卡。

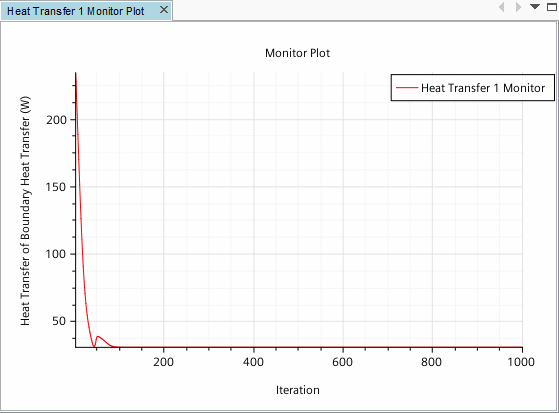

  1. 要查看固体/流体交界面处的热传递变化，请激活 Heat Transfer 1 Monitor Plot 屏幕。

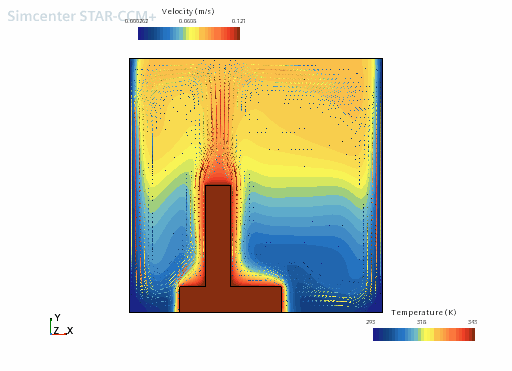

  2. 要查看温度和速度矢量结果，请单击标量场景 1 屏幕的选项卡。


默认情况下，填充网格单元值会显示出来。要使显示更加平滑：
  1. 选择场景 > 标量场景 1 > 标量 1 节点，然后将“轮廓样式”设为平滑填充。
    此时标量显示的轮廓显示更加平滑，如以下的放大屏幕截图中所示。

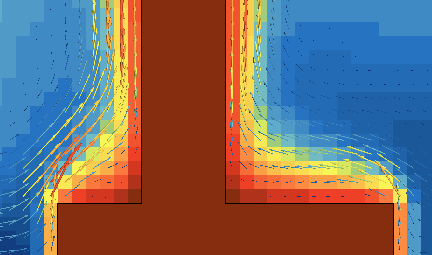

    填充：

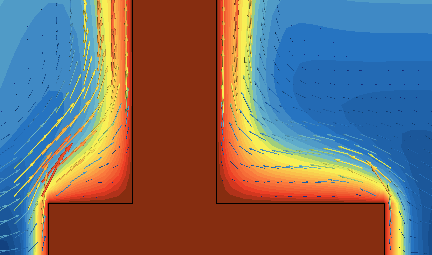

    平滑填充：


此外，各区域的温度求解可通过选择适当的零部件来查看。

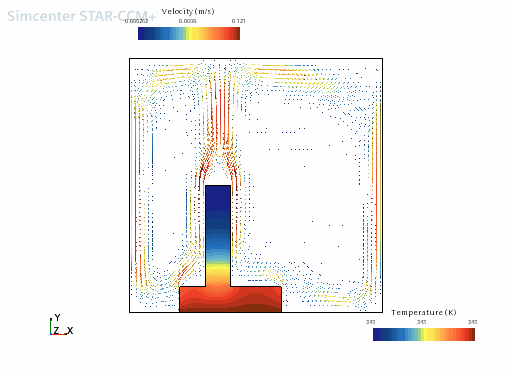

  1. 选择标量 1 > 零部件节点，然后取消选择流体区域。
    所显示的屏幕如下图所示。
