缩放网格

导入的方格使用的单位不同于Simcenter STAR-CCM+ 中的单位。为进行补偿，应缩放网格。

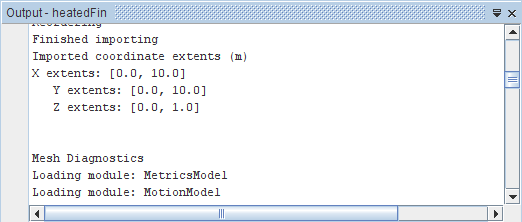

原始方格在构建时使用厘米作长度单位，但在将方格保存为 ccm 文件时，没有应用缩放因子。网格区域的当前尺寸可从网格导入过程获得，该尺寸显示在输出窗口中。

输出显示，网格的分布范围是：X 方向， 0 至 10.0 英寸；Y 方向，0 至 10.0 英寸，Z 方向（目前不存在） 0.0 至 1.0 英寸。无需任何操作，Simcenter STAR-CCM+ 会将这些数值表示为指定的米制。因此，使用因子 0.01 缩放区域，以便可以正确指定尺寸。

  1. 要缩放区域，从菜单栏中选择网格 > 比例缩放网格。
  2. 在比例缩放网格对话框中，将流体和固体区域的比例因子设置为 0.01。
  3. 单击应用。
    网格区域尺寸会缩小。
  4. 单击关闭。
  5. 要在屏幕中恢复缩放域的先前视图距离，请单击 （重置视图）。
  6. 要确认已经应用缩放：
    1. 在菜单栏中选择网格 > 诊断。
    2. 在网格诊断对话框中，对所有区域单击确定。
  7. 检查并查看输出值。
