生成体网格

此教程提供的模拟文件带有所需的网格设置。在此教程中，使用多面体网格生成器生成体积网格，使用表面控制进行 FSI 界面的网格细化。

您可以在几何 > 操作 > 流体网格节点下检查网格设置。

要生成体网格：

  1. 单击（生成体网格）。
    输出窗口中显示网格化过程的输出。
  2. 网格生成过程结束后，请保存模拟。
使用网格场景可视化体网格：
  1. 创建新网格场景。
    体网格显示在网格场景 1中。
  2. 从场景中删除一些边界以查看流体域内的平板：
    1. 编辑场景 > 网格场景 1 > 网格 1 > 零部件节点。
    2. 在编辑对话框中，取消选择顶部和前部边界，然后单击确定。
  3. 使用鼠标旋转视图，然后查看网格。

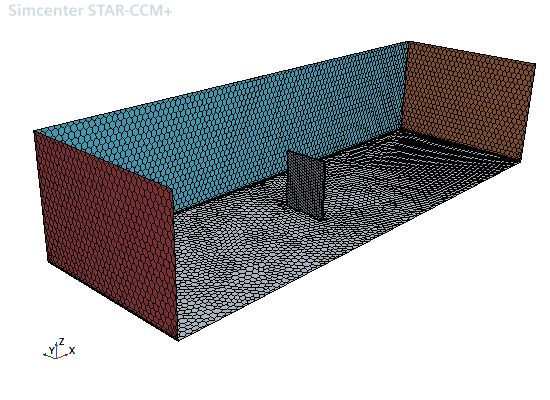

    随即显示网格，如下所示。
