可视化结果
检查网格变形和位移绘图。

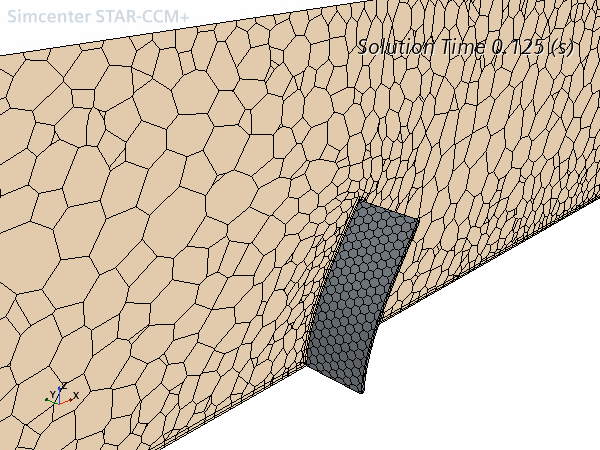

在网格场景 1 中,您可以看到进气气流已导致平板向后弯曲。变形已使得整个流体区域的网格发生变形。

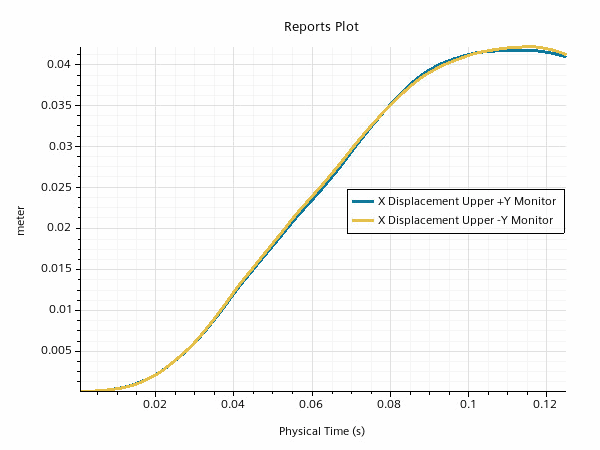

在位移绘图中,您可以看到在 0.125s 后平板已到达 X 轴方向的最大位移,大约为 0.042m。

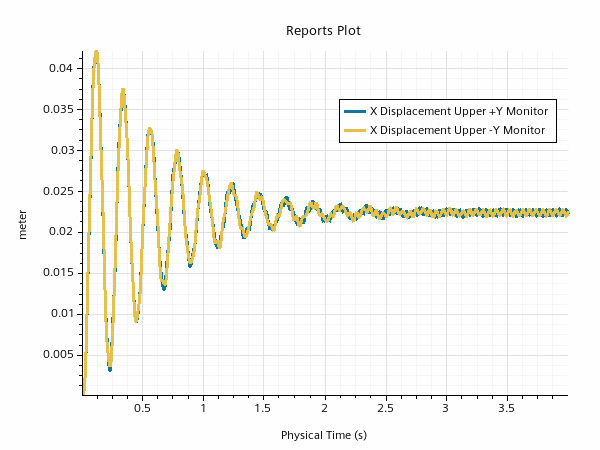

如果运行本案例 4 s,位移绘图显示第一弯曲模式(其中平板的两个角同相)在经历八个第一弯曲模式周期或 4 Hz 频率后将减弱。剩余模式(涡流脱落激励)是频率约为 20 Hz 的第一扭曲模式。在此模式下,平板的角不同相。
