查看 Abaqus 模型

查看 Abaqus 模型以及协同仿真设置的特征。

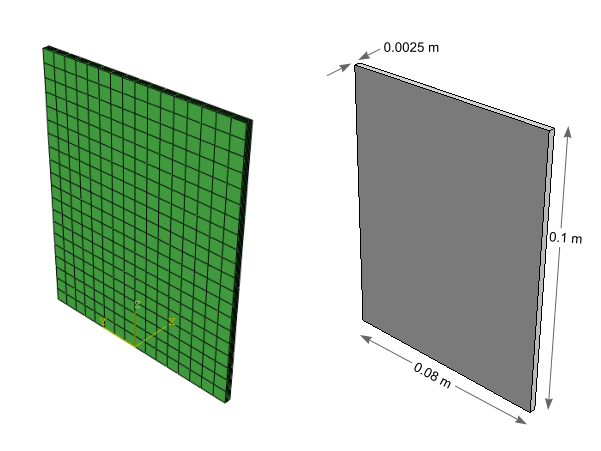

本教程的 Abaqus 模型是固定在底部的平板。网格和平板尺寸如下图所示。

网格 C3D8R 元素
材料特性 杨氏模量：38.4 MPa
泊松系数：0.3
密度：4096 kg/m3
假设/模型 弹性材料
瑞利阻尼的 β 系数为 1e-6
单个动态负载步骤
最大时间步 5.0e-4 s
总仿真时间 0.125 s

协同仿真设置

为本教程所提供的 Abaqus 输入文件 plate.inp 已包含协同仿真的必要命令。协同仿真在加载步骤中执行。协同仿真命令包含在步骤定义中。您可以自行选择一个文本编辑器打开 plate.inp 文件以查看协同仿真命令。

**
** STEP: Step-1
**
 文件的该部分，上至 *结束步骤包含 Abaqus 作业的历史数据，包括求解器参数、边界条件、负荷和输出。
**
*Output, history, variable=PRESELECT
**
*CO-SIMULATION, NAME=Plate, PROGRAM=MULTIPHYSICS
 在步骤定义中，加粗行指定在该步骤执行协同仿真，并为协同仿真任取名称 Plate。
**
*Output, history, variable=PRESELECT
*CO-SIMULATION, NAME=Plate, PROGRAM=MULTIPHYSICS
*CO-SIMULATION REGION, TYPE=SURFACE, EXPORT
ASSEMBLY_FSI_INTERFACE, U
*CO-SIMULATION REGION, TYPE=SURFACE, IMPORT
ASSEMBLY_FSI_INTERFACE, CF
 加粗的一组命令确定交界平面以及在协同仿真过程中导入和导出的场。

第一行确定模型中的一个区域，在本例中确定的是表面，数据由此表面导出。在下一行，此表面通过下列方式来确认：输入定义该表面时所使用的组件的名称（即 Assembly），然后输入表面的名称 FSI_Interface。表面识别符的句法是 <组件名称>_<表面名称>。将导出场定义为节点位移 U。接下来的两行使用相同的格式来指定将拉力矢量 CF 导入 Abaqus。
