指定网格变形边界条件
通过在物理连续体中选择网格变形模型，激活网格变形求解器，其中变形器用于更新和变形网格。在变形网格之前，先定义边界条件中的变形指定。
有关变形工作原理的更多详细信息，请参见使用变形。
执行形状优化时，在计算域的每个边界上，定义关于它们如何变形的变形指定。对于网格变形求解器，可以为边界选择以下变形指定：
- 固定
- 浮动
- 位移
对于风洞内翼型的模拟，仅当翼型的边界处节点发生变形时翼型才受到伴随形状优化。周围的风洞边界保持固定。因此，将翼型定义为位移边界，风洞定义为固定。对于使用位移作为变形指定的边界，可以根据伴随求解输入计算出的位移，以在以后实现形状优化。
要指定网格变形边界条件：

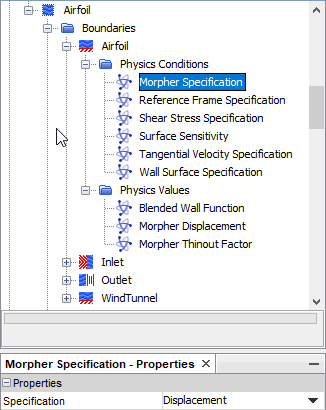

- 选择节点。
- 在变形 - 属性窗口中，参考网格变形参考以设置适当的属性。
