可视化伴随求解
特定伴随场函数可用于可视化伴随求解。
要可视化伴随求解：
- 创建标量场景。
- 单击场景/绘图按钮。
- 在标量场景中，选择 节点。
-

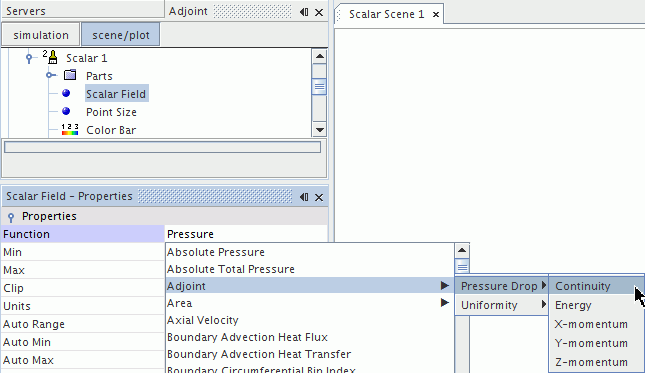

在属性窗口中，单击函数旁边的场。在下拉列表中，选择伴随。对于每个先前指定的成本函数，可以选择菜单项。
伴随 <成本函数> 场函数与连续性、能量以及 X、Y 和 Z 动量相关。
伴随求解显示在图形窗口中当前打开的标量场景中。

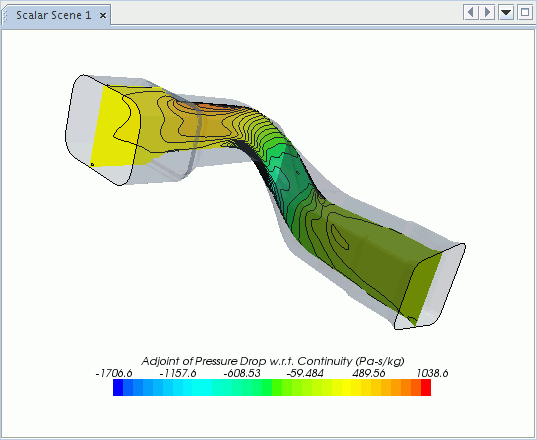

示例如下所示：
可以查看与连续性相关的伴随压降。这意味着，该图显示与质量相关的成本函数（此例中为压降）的灵敏度。（连续性方程对应于质量守恒方程。）根据 Eqn. (5084)，伴随流体表示与流体残差相关的成本函数的灵敏度。因此，与连续性残差相关的伴随表示，引导质量远离伴随值为正的区域会减小成本函数（此例中为压降）。当引导质量趋向伴随值为正的区域时，会增大成本函数。图中的红色区域表示引导质量远离这些区域时对减小压降的效应最显著。伴随图中的蓝色区域还表示与质量相关的高灵敏度成本函数。引导质量远离伴随值为负的区域时，会增大成本函数。还可以将此结果解释应用于其他残差，即动量和能量残差。
