教程按步骤介绍了 Simcenter STAR-CCM+ 针对各种应用的使用方法，并提供特定应用的设置、初始化和求解流程步骤。大部分案例都提供了可下载的宏和模拟文件。
本节教程介绍了在模拟涉及移动几何和网格、动态流体相互作用以及刚体运动的问题时可以使用的各种 STAR-CCM+ 功能：
旋转凸轮鼓风机是一种无阀门容积式装置。流体通过安装在平行轴上的两个对转的凸轮泵出。流体通过泵吸入侧的扩展容量进入。由于凸轮不断旋转，流体在凸轮和泵壳之间被压缩，从而传输到排出端。
可以使用之前创建的每个场景来关注求解的进展。
支持中心网站提供各种教程的宏、输入文件和最后模拟文件的可选下载包。这些宏和最终模拟文件是书面教程的辅助，因此您可以根据下载文件或使用宏构建并运行的模拟来检查最终结果。
欢迎使用 Simcenter STAR-CCM+ 入门教程。在此教程中，您可以探究重要的概念和工作流程。在学习其他资料之前，应先完成此教程。
基础教程以一系列简短的教程，介绍了 Simcenter STAR-CCM+ 的主要功能。
本节教程介绍了可创建和处理零部件与 3D-CAD 的多种 Simcenter STAR-CCM+ 功能。
本节教程介绍了用于构建 CFD 网格的各种 STAR-CCM+ 功能。
本节教程介绍了用于不可压缩流体流动以及孔隙率和求解录制的多种 Simcenter STAR-CCM+ 功能
本节教程介绍了用于可压缩流体流以及谐波平衡的各种 Simcenter STAR-CCM+ 功能。
本节教程介绍了适用于热传递、辐射和热舒适性的各种Simcenter STAR-CCM+ 功能。
本节教程介绍了用于模拟多相流体问题的多种 Simcenter STAR-CCM+ 功能
本节教程介绍了用于模拟离散元方法问题的多种 Simcenter STAR-CCM+ 功能
本教程介绍设置和运行旋转径向风扇分析所需的步骤。教程使用移动参考系模型，这是一种稳态方法，其中包括两个或多个相对静止或移动的参考系。
本教程为与“移动参考坐标系：旋转风扇”教程中相同的径向风扇问题构建模型。但本教程不使用稳态移动参考坐标系模型，而是使用具有实际网格旋转的瞬态刚体运动模型来求解问题。
本教程演示如何使用具有自由表面流体的重叠网格功能和 DFBI 对落入水中的救生艇的运动构建模型。Simcenter STAR-CCM+ 自动进行方格重叠过程。
In Dynamic Fluid-Body Interaction (DFBI) simulations, you can use Adaptive Mesh Refinement (AMR) to dynamically refine the mesh around a moving 6-DOF body based on the computed flow solution.
本教程演示为船舶应用设置阻力预测模拟的工作流程。
本教程演示为船用螺旋桨设置开放水域模拟的工作流程。
船舶工程的挑战之一是，预测在旋转螺旋桨产生推力的作用下，船体穿水移动的速度。Simcenter STAR-CCM+ 提供可以预测此速度的方法学。
直升机的旋转主转子叶片产生复杂流场，对机身产生周期性气动负载。这些气动负载会使客舱受到噪声和振动的影响。这些气动交互作用影响直升机的性能，并可能导致结构损坏。Simcenter STAR-CCM+ 提供模拟转子叶片生成气流的方法，并且不需要单独对叶片进行网格化。利用此方法，可以预测直升机周围的复杂流场，并将机身与转子流场的交互作用考虑在内。
Simcenter STAR-CCM+ 包含一个变形运动模型，使您可使用多种方法定义边界表面上的运动。
For this tutorial, you are provided with an input file that contains three meshes—one background mesh and two overset meshes. Inflow and outflow occurs through the background mesh. Each of the rotating lobes has an overset mesh. The meshes are available as regions with the individual boundary surfaces and boundary types defined.
由于此模拟涉及实时运动零部件，因此选择了隐式非定常求解器。空气建模时视为具有默认材料属性的理想气体。气流为湍流。
You set Lobe 1 to rotate around the Z axis of the laboratory coordinate system with a rotation rate of 500 rpm. Lobe 2 rotates in the opposite direction at the same rate.
The overset mesh approach generally requires one static mesh, (the background mesh), and one or more overset meshes that contain the surfaces describing the moving geometry. The overset meshes overlap with the background mesh and can also overlap with each other.
重叠拓扑设置指示重叠孔切削算法仿真过程中搜索重叠边界的位置。 此处，封闭凸轮的两个重叠区域不完全被重叠边界围绕。 顶部边界和底部边界均为壁面边界。 因此，孔切削算法需要重叠边界看似闭合的方向。
The boundary types are already set on the tutorial input file. Prism layer shrinkage properties must be set on boundaries that are expected to approach others in close proximity.
建议您在执行带运动的完整瞬态物理模拟之前，先执行网格预览运行。网格预览运行可模拟网格运动，只是没有加入任何物理模型。这种方法使您可以分析和验证您所定义的网格运动。没有物理的模拟运行起来要快得多，并可让您排查可能存在的运动或网格化错误。对于网格预览运行，您要定义一个运动，并将它分配给网格的移动区域。然后，使用具有大时间步的不定常求解器。

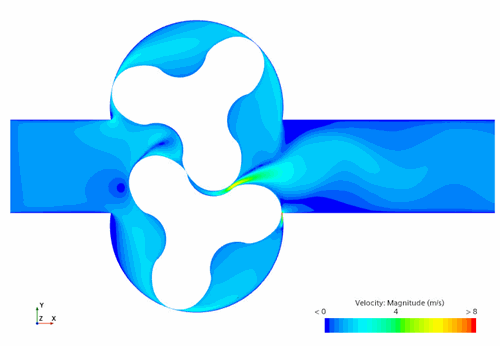

您可通过几何以速度轮廓的形式可视化中间断面上泵内部的速度分布。
模拟过程中，使用重叠间隙距离场函数来监控旋转的凸轮之间的距离。可以创建输出两个凸轮壁面边界之间最小距离的报告。还可以通过绘制一段时间的图形可视化此报告，作为对该间隙距离场景的注释。
瞬态模拟运行的物理时长为 1 秒，具有的时间步为 4 ⋅ 10 − 4 秒。求解器每个时间步执行 10 次迭代。
浸漆指在浸罐中对组件进行涂漆的过程。Simcenter STAR-CCM+ 可用于对此过程进行模拟，从而研究不同轨迹和组件速度的影响。
摆线泵是具有与齿数相关的不同旋转速度的内转子和外转子的装置。各转子之间体积的动态变化促使液体从入口输送到出口。
本节教程介绍用于模拟反应流体（例如燃烧）的多种 Simcenter STAR-CCM+ 功能。
本节教程介绍了用于计算固体区域的变形、应变和应力的多种 Simcenter STAR-CCM+ 功能。同时显示此类计算如何与流体结构相互作用的分析内的流体行为耦合。
本节教程介绍了 Simcenter STAR-CCM+ 中用于求解气动声学模拟的各种功能。
以下教程介绍的功能用于求解涉及到电磁场的问题。
以下教程演示了电流诱导的化学反应。
本节教程介绍用于设置电池模型的多种 Simcenter STAR-CCM+ 功能：
本节教程介绍了多种 Simcenter STAR-CCM+ 自动化和宏功能。
本系列教程介绍了用于在Design Manager中运行设计探索研究的各种功能。
本节教程介绍用于与 CAE 程序耦合的多种 Simcenter STAR-CCM+ 功能：
本节教程介绍了 Simcenter STAR-CCM+ 中用于分析和可视化模拟数据的各种功能。
本套教程介绍了使用专用加载项 Simcenter STAR-CCM+ In-cylinder 在 Simcenter STAR-CCM+ 中模拟内燃机的功能。

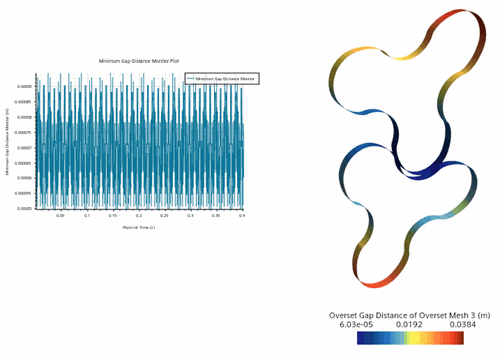

在这里，可以看到模拟结束时旋转凸轮之间的距离：
