可视化移动零部件中的自由表面

要检查浸漆期间底盘上是否存在任何气泡或漆泡，可以创建一个随沿底盘运动的场景。要实现此操作，可使用运动管理的坐标系 Cartesian 1(笛卡尔 1)。

在几何场景中，为底盘定义一个显示器，并为自由表面定义另一个显示器。运动管理的坐标系 Cartesian 1(笛卡尔 1) 设为场景视图的活动坐标系。
  1. 创建新几何场景。
  2. 将场景重命名为 ISO 表面。
  3. 删除显示器 Outline 1(轮廓 1)。
  4. 选择 ISO 表面场景的属性 > 视图节点，然后将坐标系设为基准 > 笛卡尔 1。
  5. 选择属性 > 更新节点，并确保保存至文件已停用。
  6. 右键单击衍生部件节点，然后选择新建 > 等值面。
  7. 在创建等值面对话框中，设置下列属性：
    属性 设置
    输入零部件 背景、Overset(重叠网格)
    标量 Volume Fraction of Paint(油漆的体积分数)
    等值 0.5
    显示 新的表面显示器
  8. 单击创建，然后单击关闭。
    新的等值面表面 1 显示在打开的场景 ISO 表面中。
  9. 选择表面 1 节点，然后设置下列属性：
    属性 设置
    不透明度 0.4
    轮廓 ✓
    表面 ✓
  10. 选择表面 1 > 部件节点，然后选择以下部件：

    • 在区域 > 背景 > 边界中：

      • 地面

    • 在区域 > 重叠 > 边界中：

      • 腔
      • 底盘
  11. 从主模拟树中，选择工具 > 注释 > 求解时间节点，然后将其拖动到 ISO 表面场景。
  12. 调整视图以捕捉底盘的后部，可能在此处形成气泡。

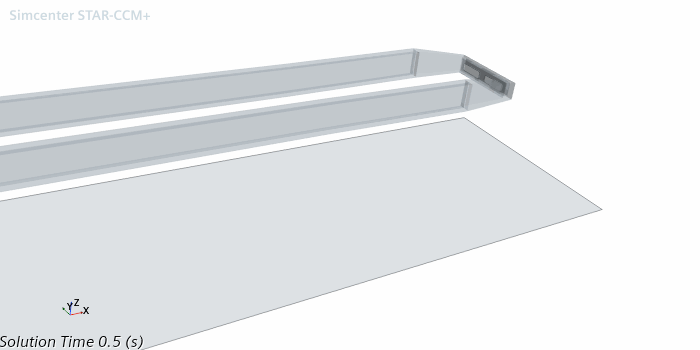

    定义的可视化如下所示：


创建求解历史 .simh 文件，然后使用它来以指定的时间间隔存储运动和坐标系数据，以及选定的求解数据。
  1. 右键单击求解历史节点，然后选择新建...。
  2. 将求解历史文件另存为底盘。
    对象树中新的底盘节点旁边的红色星号表示模拟运行时正在向文件写入数据。自动记录属性控制此进程。
  3. 要选择将哪些数据写入求解历史文件及其写入频率，编辑求解历史 > 底盘节点并设置以下属性：
    节点 属性 设置
    底盘 自动记录 激活
    输入

    在区域 > 背景 > 边界中：

    • 地面

    在区域 > 重叠 > 边界中：

    • 腔
    • 底盘

    在衍生部件中：

    • 等值面
    更新 触发器 时间步
    时间步频率 频率 5
    注模拟中的所有运动和坐标系数据都将自动记录在模拟历史文件中。不需要为运动或坐标系做任何选择。
