显示含点轨迹
为了帮助评估模拟的有效性，可以显示体在其中滑动的轨迹。在 Simcenter STAR-CCM+ 中，将轨迹导出为 VTK 文件，然后用它来创建一条探头点线。
要可视化轨迹点：
- 右键单击节点，然后选择导出轨迹到 VTK 文件...。
- 使用文件名 trajectory.vtk 保存 VTK 文件，然后单击保存。
- 右键单击衍生部件节点并选择。
-
在创建任意探头对话框中，设置以下属性：
属性 值 输入零部件 背景、Overset(重叠网格) 表面输入选项 文件 显示 新的表面显示器 - 浏览 trajectory.vtk 文件并单击打开。
-
单击创建，然后单击关闭。

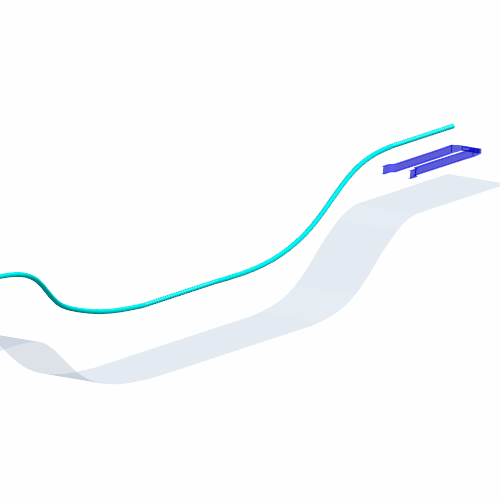

探头点显示在 Paint Dipping Geometry(涂料浸渍几何) 标量场景中的新的几何显示器 Arbitrary Probe Displayer Surface 1(任意探头显示器表面 1) 中。
- 选择Arbitrary Probe Displayer Surface 1(任意探头显示器表面 1) 节点，并将点尺寸设为 3.0。
