积冰建模

本节介绍积冰模型以及如何选择该模型。

积冰模型

积冰模型节点表示积冰模型。当此模型处于活动状态时，将在除冰模型的质量和能量平衡方程中考虑碰撞边界冰层的颗粒。

此模型可控制在颗粒冲击冰层边界时传输到冰层的颗粒质量，此类质量将成为冰层整体质量平衡的一部分。

积冰模型没有任何属性。

选择积冰模型

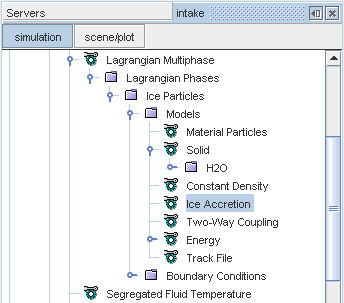

仅当在物理连续体中选择了除冰模型，并且拉格朗日相节点下的以下模型处于选中状态时，积冰模型才可用：

在可选模型组中选择积冰选项。

如果已选中 Auto-select recommended Phase models(自动选择推荐相模型) 框，则选择积冰模型时，也会选中能量和双向耦合模型。如果未选中该框，并且未选择这些模型，Enabled Phase Models(启用相模型) 组合框下将显示一则警告消息，指示需要进行更多选择。
