可视化表面灵敏度

特定标量场函数可用于可视化表面灵敏度。在 Simcenter STAR-CCM+ 中，可以使用表面灵敏度滤波对噪声表面灵敏度进行平滑处理。

默认情况下，为全局滤波半径使用值 0.01m 可激活滤波。有关更多详细信息，请参考Computing the Surface Sensitivity。

要可视化表面灵敏度：
  1. 创建标量场景。
  2. 选择标量 1 > 标量场，然后将函数设为 Surface Sensitivity of [Cost Function]([成本函数] 的表面灵敏度)。

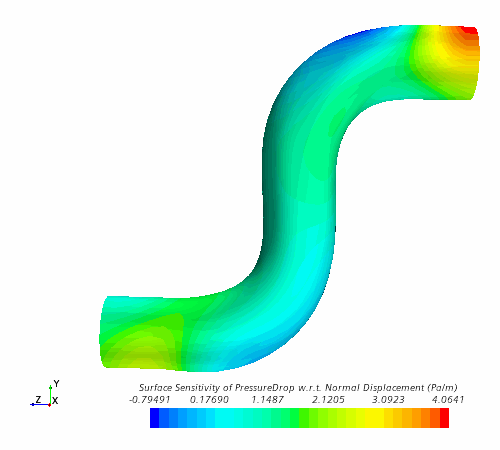

    以下示例显示通过管的压降的表面灵敏度：

  3. 要全局修改表面灵敏度平滑，选择连续体 > [物理连续体] > 表面灵敏度节点，然后修改 Global Filter Radius(全局过滤器半径) 的值。
  4. 要修改特定边界的表面灵敏度平滑：
    1. 选择区域 > 边界 > [边界] > 物理值 > 表面灵敏度过滤器参数 点，然后将过滤器选项设为局部过滤器半径。
    2. 修改局部过滤器半径的值。此值将覆盖全局过滤器半径。
  5. 右键单击求解器 > 伴随节点，然后选择计算表面灵敏度。

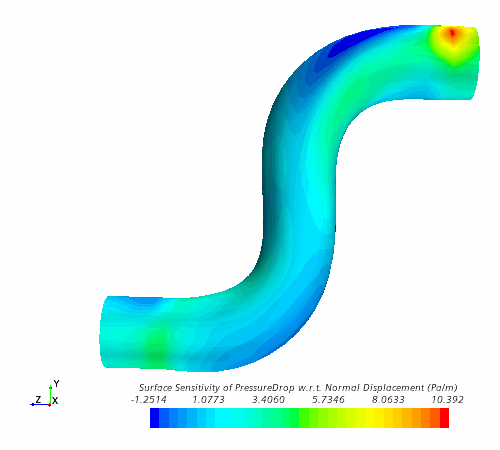

    下图显示了全局过滤器半径增加后管的表面灵敏度：
