使用段应用负载和约束条件

使用 Simcenter STAR-CCM+ 段，将剪切负载应用于梁的自由端，并约束壁面的端，以防止运动。

在 Simcenter STAR-CCM+ 应力分析框架内，使用段将负载和约束条件直接用于零部件表面或节点。段是应用普通条件（比如负载或约束条件）的零部件表面或节点的集合。在此教程中，您可以创建段以定义施加于梁自由端的剪切负载，以及两个分段来约束壁面处的端部。

从创建段开始：

右键单击区域 > 梁节点，然后选择创建段 > 表面段。

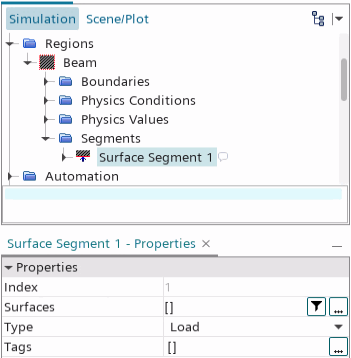

Simcenter STAR-CCM+ 在梁区域节点下添加新节点段 > 表面段 1。
在区域的段节点内添加为此区域创建的所有段。

利用段表面属性，您可以指定零部件表面集合。利用类型属性，您可以指定应用于选定零部件表面的条件类型（负载或约束条件）。
