导入 STAR-CD 数据

在 Simcenter STAR-CCM+ 中，可从 STAR-CD 导入网格和求解数据，以使用 Simcenter STAR-CCM+ 可视化工具对 STAR-CD 求解数据进行后处理。此导入选项不支持拉格朗日求解数据。

从 STAR-CD v4.04 版本开始，STAR（求解器）提供的求解数据存储在两个文件中：用于存储标准（重启）求解数据的 .ccmp 文件和用于存储瞬态求解数据的 .ccmt 文件。这两个文件都包含网格数据的对应 .ccmg 文件的链接；如果缺少此 .ccmg 文件，Simcenter STAR-CCM+ 将无法读取 .ccmp 和 .ccmt 文件。此导入选项不支持移动网格计算得到的求解数据。

下面介绍了从 STAR-CD 导入网格和求解数据的步骤（假设所需的 STAR-CD 文件已复制到工作目录中）：

  1. 启动 Simcenter STAR-CCM+，然后以适用于环境的方式启动新模拟。
  2. 选择文件 > 导入 > 导入体网格...

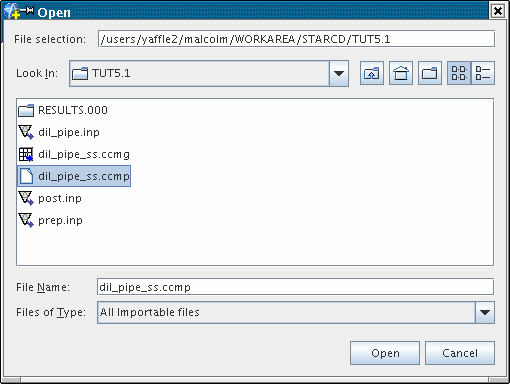

  3. 在打开对话框中，选择所需的 .ccmp 或 .ccmt 文件。确保相应的 .ccmg 文件也可用。


  4. 单击打开。
如果从文件成功读取求解数据，则过程相关信息将显示在输出窗口中。此信息包括文件中包含的求解数据的详细信息，以及求解数据已映射到的 Simcenter STAR-CCM+ 中的标量场的详细信息。此输出示例如下所示。

CCM file version 20617

Cell type[1] label: "Default_Fluid", material: "fluid" (1) porosity: 0 spin: 1 group: 0
Boundary type[0] id: 0, name: "Default_Boundary_Region", label: "", type: "wall"
Boundary type[1] id: 1, name: "Inner_inlet", label: "", type: "inlet"
Boundary type[2] id: 2, name: "Outer_inlet", label: "", type: "inlet"
Boundary type[3] id: 3, name: "", label: "", type: "pressure"
Boundary type[4] id: 4, name: "", label: "", type: "symmetry plane"
Reading solution from state Restart_1
Read 'Velocity Component U' (SU) m/s  at 2000 cells
Read 'Velocity Component U' (SU) m/s  at 960 faces
Read 'Velocity Component V' (SV) m/s  at 2000 cells
Read 'Velocity Component V' (SV) m/s  at 960 faces
Read 'Velocity Component W' (SW) m/s  at 2000 cells
Read 'Velocity Component W' (SW) m/s  at 960 faces
Read 'Mass Flux' (MassFlux) kg/s  at 5500 faces
Read 'Mass Flux' (MassFlux) kg/s  at 960 faces
...等等...

Processing mesh:
Mapping imported data DENS to Density
Mapping imported data ED to Turbulent Dissipation Rate
Mapping imported data H to Enthalpy
Mapping imported data P to Pressure
Mapping imported data SU to Velocity-X
Mapping imported data SV to Velocity-Y
Mapping imported data SW to Velocity-Z
Mapping imported data T to Temperature
Mapping imported data TE to Turbulent Kinetic Energy
Mapping imported data VIS to Turbulent Viscosity

可以看到，在导入过程中读取了网格单元和面的求解数据。这与 STAR-CD 中的网格单元和壁面数据对应。
