Simcenter 数据文件导出 (.scd5)

Simcenter STAR-CCM+ 可以将网格和求解数据导出为 Simcenter 数据文件 (.scd5)，它是基于 HDF5 的标准文件格式（层级数据格式，版本 5）。这种类型的文件导出启用基于文件的与 Simcenter 3D 的耦合。

Simcenter 数据文件模型只能用于导出一组有限的求解数据。可以导出以下求解数据：
  • 温度
  • 热传递系数
  • 固体应力压力

Simcenter 数据文件格式不支持多面体单元。对于表面区域，Simcenter STAR-CCM+ 将先三角形化任何多边形面，然后再将边界网格导出至文件。对于体积区域，Simcenter STAR-CCM+ 将忽略具有多面体网格单元的区域。但是，这些网格单元的节点和相应的数据仍会导出。

Simcenter 数据文件不包含对在 Simcenter STAR-CCM+ 中指定的区域的引用。不同区域的节点、网格单元、面和数据将合并到文件中的单个网格中。

在 Simcenter STAR-CCM+ 中求解共轭传热 (CHT) 模拟时，可能需要计算 Simcenter 3D 中的热应力。可以通过导出以下组合之一来执行此操作：
  • 温度 - 导出的温度场将插值到合作伙伴网格上。但是，两个网格之间的任何插值误差都可能导致人工应力。
  • 传热系数 - Simcenter 3D 首先使用传热系数场和参考温度来计算固体温度。由于在同一网格上计算温度场和热应力，因此温度从一个网格插值到另一个网格时不会导致人工应力。
要使用 Simcenter 数据文件格式导出网格与求解数据，需要其他文件传递和 Simcenter 数据文件模型。
要启用 Simcenter 数据文件导出：
  1. 将以下模型添加至要从中导出数据的连续体：
    组合框 模型
    可选模型 文件传输
    文件传输模型 Simcenter 数据文件
    注外部连续体、谐波平衡和三维模型与 Simcenter 数据文件模型不兼容。

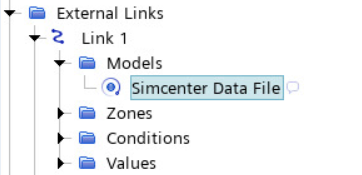

    将 Simcenter 数据文件模型添加到连续体时，Simcenter STAR-CCM+ 会将 Simcenter 数据文件链接节点添加到外部链接节点下的模拟树中。链接已针对 Simcenter 数据文件 (.scd5) 导出进行了配置。



要指定 Simcenter STAR-CCM+ 导出到 Simcenter 数据文件的网格与求解数据，需要创建一个导出区域。或者，可以使用默认区域节点外部链接 > [链接 1] > 区域 > [区域 1]。

要导出网格数据，设置区域类型，并将相关的连续体和部件分配给导出区域。

  1. 选择 [区域 1] 节点，然后将区域类型设为体积区域或表面区域。
    导出区域数据需要体积区域，而导出边界数据需要表面区域。
  2. 选择 [区域 1] > 条件 > 连续体节点，然后将连续体设为要从中导出数据的物理连续体。
    只能为每个链接区域选择一个连续体，并且连续体必须已分配 Simcenter 数据文件模型。
  3. 选择 [区 1] > 条件 > 表面部件或部件节点，然后将部件分别设为相关边界或区域。
要指定 Simcenter STAR-CCM+ 导出的字段：
  1. 右键单击 [区域 1] > 条件 > 已导出的场节点，然后从以下场指定中选择：
    • 添加热场 > 温度（可用于体积和表面区域）
    • 添加热场 > 传热系数（仅可用于表面区域）
    • 添加机械场 > 压力（仅可用于表面区域）

    场指定是写入文件的结果类型。

将场函数（而不是默认值）分配给场指定：
  1. 选择已导出的场 > [场指定]节点，然后将标量函数设为要导出至 Simcenter 数据文件的场函数。
    文件只能为每个场指定包含一个场函数。可以在同一链接下的多个区域上选择相同的场指定，但这些区域也必须共享相同的场函数。
要导出传热系数：
  1. 将传热系数热场添加到要从中导出的区域的已导出的场中。
    默认情况下，传热系数节点的标量函数属性设为传热系数。
  2. 选择自动化 > 场函数 > 传热系数节点，然后记下参考温度。需要参考温度来指定合作伙伴工具中的对流边界条件。
    根据 Eqn. (1662) 计算此特定参考温度的传热系数。有关更多信息，请参见对流。

可以手动触发导出事件或指示 Simcenter STAR-CCM+ 在经过设置数量的时间步数后自动导出数据。

要为自动数据导出定义触发器：

  1. 选择 [链接 1] > 条件 > 间隔触发节点，然后将选项设为以下选项之一：
    • 无 - 自动导出处于停用状态。可以从 [链接 1] 节点手动触发导出事件。
    • 时间步 - 在 [链接 1] > 值 > 时间步频率节点下指定导出事件之间的时间步数。
默认情况下，Simcenter STAR-CCM+ 将数据文件导出至当前工作目录。对于导出的文件，Simcenter STAR-CCM+ 会使用名称前缀 solution(求解)。要更改这些设置：
  1. 选择 [链接 1] > 值 > 文件节点并设置以下属性：
    属性 描述
    目录 Simcenter STAR-CCM+ 保存 Simcenter 数据文件的位置。
    基本文件名 文件名中使用的名称前缀。默认基本文件名为 solution。

默认情况下，当外部链接指向已存在的文件时，Simcenter STAR-CCM+ 不会覆盖文件数据。

要设置文件覆盖行为：

  1. 选择 [链接 1] > 条件 > 文件覆盖选项，然后选择以下选项之一：
    • 不覆盖，停止模拟 - 触发导出事件时，Simcenter STAR-CCM+ 将停止模拟，发出警告，并且不会覆盖文件。
    • 覆盖并继续模拟 - Simcenter STAR-CCM+ 会使用导出的数据覆盖文件。
