可视化网格灵敏度

计算网格灵敏度后，为每个成本函数获取一个矢量场函数相对位置的伴随[成本函数]。

要可视化网格灵敏度：

创建矢量场景。
单击场景/绘图按钮。

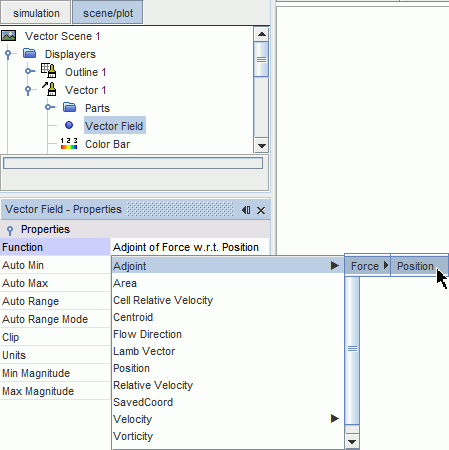

在矢量场景中，选择矢量 1 > 矢量场节点。
在属性窗口中，将函数设为相应的相对位置的伴随[成本函数]。

网格灵敏度显示在图形窗口中当前打开的矢量场景中。
