执行初始包面

在激活间隙封闭选项的情况下执行初始包面。

要设置包面网格操作：
  1. 右键单击几何 > 操作节点，然后选择新建 > 表面准备 > 包面。

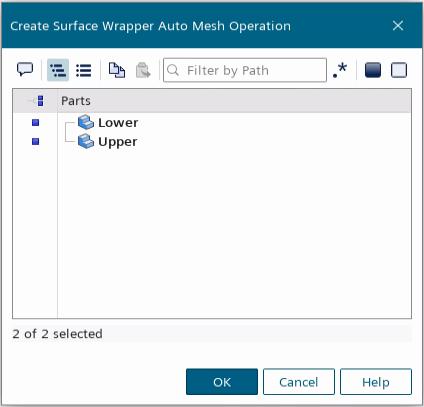

  2. 在创建包面自动网格操作对话框中，选择下和上零部件，然后单击确定。


  3. 选择几何 > 操作 > 包面节点，然后设置以下属性：
    属性 设置
    网格生成器执行模式 串行
    执行间隙封闭 激活
    原有包面 激活
将相关体方法设为外部会令包面忽略下和上零部件封闭的体积内的所有内部表面。
  1. 编辑几何 > 操作 > 包面 > 默认控制节点，并设置以下属性：
    节点 属性 设置
    基础尺寸 基础尺寸 5.0 mm
    最小表面尺寸 尺寸类型 相对基数的值
    基数百分比 20.0
    相关体 方法 外部
    间隙封闭 方法 两者
    间隙封闭尺寸 尺寸类型 绝对值
    绝对尺寸 32.5 mm

    间隙封闭尺寸基于冷却通风口的尺寸。为关闭冷却通风口，选择了 32.5 毫米的间隙封闭尺寸。要封闭螺旋桨外壳中的间隙，需要在每个螺旋桨外壳中定位种子点。

  2. 要为螺旋桨外壳创建种子点：
    1. 右键单击间隙封闭 > 种子点并选择新建。
    2. 在种子点对话框中，将位置设为 [0.25, 0.0, 0.0] m。
    3. 单击创建。
    4. 对其余三个种子点重复上述两个步骤，并将位置设为以下：
      种子点 坐标
      种子点 2 [0.0, 0.0, -0.25] m
      种子点 3 [-0.25, 0.0, 0.0] m
      种子点 4 [0.0, 0.0, 0.25] m
    5. 单击关闭。

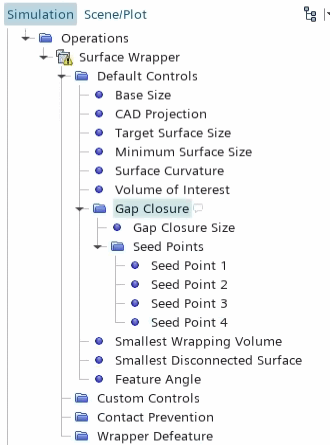

    间隙封闭节点应如下所示：

要执行包面操作：
  1. 右键单击几何 > 操作 > 包面节点并选择执行。
  2. 保存模拟。
