优化无人机机身和支腿的包面
两个单独的表面控制分别应用于无人机机身和支腿，以改进几何的包面。
- 右键单击节点，然后选择。
- 将面控制重命名为 Body Refinement。
- 选择 Body Refinement 节点，将部件表面设为和。
-
编辑 Body Refinement 节点并设置以下属性：
节点 属性 设置 控制
目标表面尺寸目标表面尺寸 自定义 最小表面尺寸最小表面尺寸 自定义 自定义间隙封闭尺寸 自定义间隙封闭尺寸 激活 值 目标表面尺寸尺寸类型 相对基数的值 基数百分比 50.0 最小表面尺寸尺寸类型 相对基数的值 基数百分比 15.0 自定义间隙封闭尺寸 尺寸类型 绝对值 绝对尺寸 10.0 mm
为无人机支腿创建表面控制
- 创建新的自定义表面控制。
- 将面控制重命名为 Legs Refinement。
- 选择 Legs Refinement 节点，并将部件表面设为。
-
编辑 Legs Refinement 节点并设置以下属性：
节点 属性 设置 控制 目标表面尺寸目标表面尺寸 自定义 值 目标表面尺寸尺寸类型 相对基数的值 基数百分比 35.0 -
执行包面。

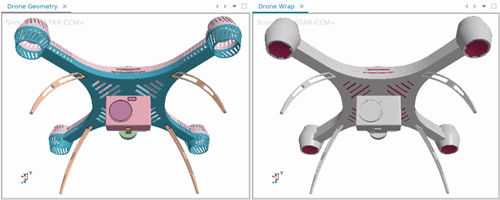

下图显示主机身中槽的改进间隙封闭以及支腿结构的改进定义。
- 保存模拟。
