导入几何

要设置 Simcenter STAR-CCM+ 模拟，启动一个模拟，然后导入提供的几何文件。

  1. 启动 Simcenter STAR-CCM+。
  2. 开始模拟。
  3. 选择文件 > 导入 > 导入面网格...
  4. 在打开对话框中，导航至已下载教程包的 mesh 文件夹。
    请参见从支持中心门户下载教程文件。
  5. 选择 droneLower.x_t 和 droneUpper.x_t，然后单击打开。
  6. 在导入表面选项对话框中，停用按名称合并零部件选项，然后单击确定。
  7. 将模拟另存为 droneGapClosure.sim。
  8. 要定义和存储简易视图：
    1. 单击场景/绘图选项卡。

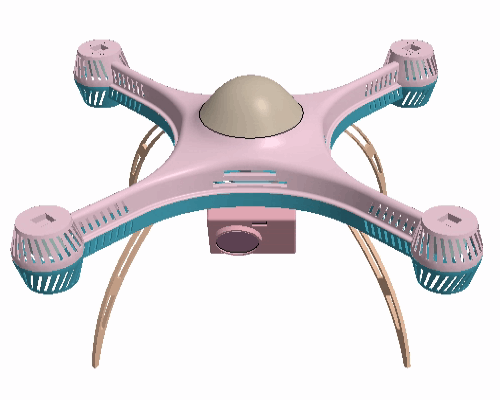

    2. 将场景 Geometry Scene 1(几何场景 1) 重命名为 Drone Geometry(无人机几何)。
    3. 选择无人机几何 > 表面 1 节点，然后将颜色模式设为区分输入。
    4. 在可视化工具栏中，单击 （保存-恢复-选择视图）。
    5. 选择视图 > +X+Y-Z > 上 +Y。


    6. 单击 （保存-恢复-选择视图），然后选择存储当前视图。
    7. 单击模拟选项卡。
