圆柱体膨胀

可以重复进行相同的练习，以对圆柱体的膨胀而非收缩进行建模。在壁面边界处指定位移而非方格速度。

  1. 选择文件 > 另存为，然后使用文件名 expansion.sim 保存模拟。
  2. 根据局部圆柱坐标系为圆柱体壁面位移创建场函数：
    1. 右键单击自动化 > 场函数，然后选择新建 > 矢量。
    2. 将矢量场函数重命名为圆柱体壁面位移。
    3. 选择圆柱体壁面位移节点，然后设置下列属性：
      属性 设置
      函数名 CylinderWallDisplacement
      量纲 长度
      定义 [(($$Position("Cylindrical 1")[2] < 2) ? 0.00625*$$Position("Cylindrical 1")[2] : 0.00625*(4-$$Position("Cylindrical 1")[2])), 0, 0]
必须修改圆柱体壁面上的变形条件才能使用新的场函数。
  1. 编辑区域 > 流体 > 边界 > 壁面节点，并设置下列属性：
    节点 属性 设置
    物理条件
    变形指定 指定 位移
    变形位移指定 指定 坐标偏移
    物理值
    坐标偏移 方法 场函数
    矢量函数 圆柱体壁面位移
    坐标系 基准->圆柱 1
此时将完成膨胀模拟所需的更改。
  1. 从菜单栏中选择求解 > 清除求解，然后单击确定。
  2. 如前，继续使用求解 > 运行选项或工具栏上的 （运行）按钮初始化并运行模拟。
在此次模拟结束时：
  1. 单击图形窗口顶部的圆柱体壁面选项卡。

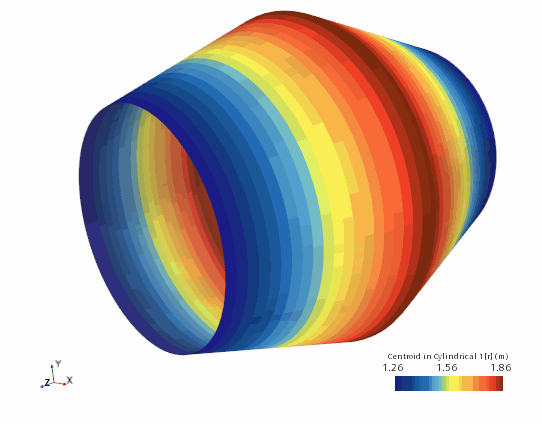

  2. 使用鼠标按键放大并定位零部件，以获取和以下所示类似的视图。
