运行模拟

现在设置完成，可以运行模拟。

要初始化求解并运行分析：
  1. 单击求解工具栏中的 （初始化求解）按钮，或者使用求解 > 初始化求解菜单项。
  2. 单击求解工具栏中的 （运行）按钮以运行分析。
将自动创建残差屏幕并显示求解器进度。如有必要，单击残差选项卡以将残差绘图引入视图。

在模拟结束时：

  1. 单击图形窗口顶部的圆柱体壁面选项卡。

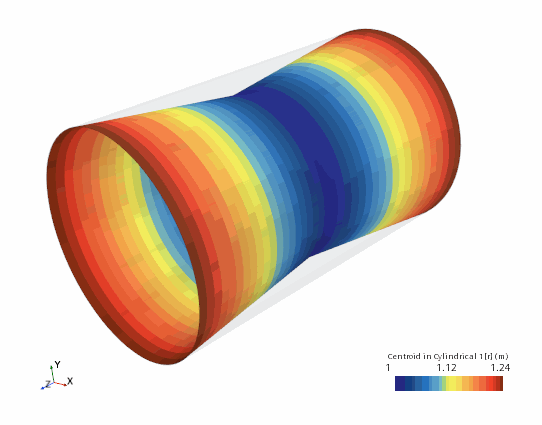

    随即出现与下图所示场景类似的圆柱体壁面场景。

当用于指定方格速度的场函数中未构建任何时间限制因子时，如果较长时间运行模拟，圆柱体将继续收缩。

修改入口压力监视器绘图的范围以查看介于 0.2 s 和 1.0 s 之间的求解。

  1. 选择绘图 > 入口压力监视器绘图 > 轴 > 底轴节点，然后将最小值设置为 0.2，将最大值设置为 1.0。
  2. 选择轴 > 左轴节点，然后将最小值设置为 18000.0，将最大值设置为 26000.0。

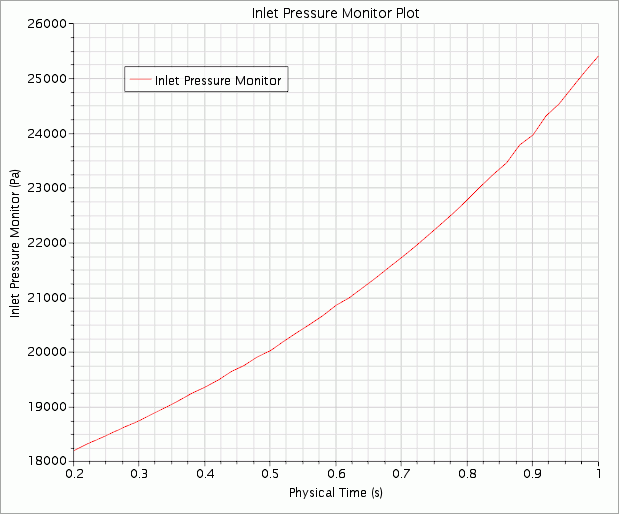

    得到的入口压力监视器绘图如下所示。
