为方格速度创建场函数

根据轴向位置，使用场函数在圆柱体壁面处设置径向速度。

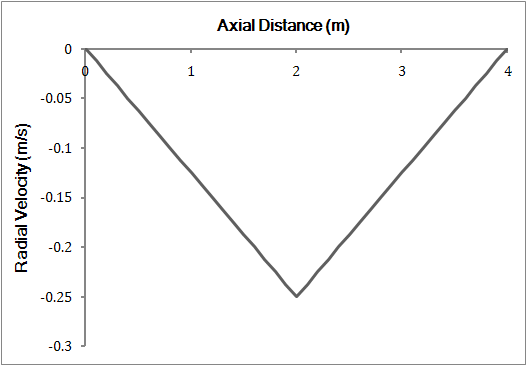

径向速度随轴向距离的变化如下图所示：

此分布的方程是：
vr={−18xzforxz<2⁢−18(4−xz)forxz≥2

其中是径向速度，以 m/s 为单位， 是面心的 z（或轴向）坐标，以 m 为单位。vr xz

根据如下所列实施此分布的场函数：

  1. 右键单击自动化 > 场函数节点，然后选择新建 > 矢量。
  2. 将用户场函数 1 节点重命名为圆柱体径向速度。
  3. 选择圆柱体径向速度节点，然后设置下列属性：
    属性 设置
    函数名 CylinderRadialVelocity
    量纲 速度
    定义 [(($$Position("Cylindrical 1")[2] < 2) ? -0.125*$$Position("Cylindrical 1")[2] : -0.125*(4-$$Position("Cylindrical 1")[2])), 0, 0]
    注意：函数 $$Position("Cylindrical 1") 返回局部坐标系圆柱 1 中的位置坐标的笛卡儿矢量；附加下标运算符 [] 以访问位置矢量的单个分量（使用下标 [0]、[1] 或 [2]）。
